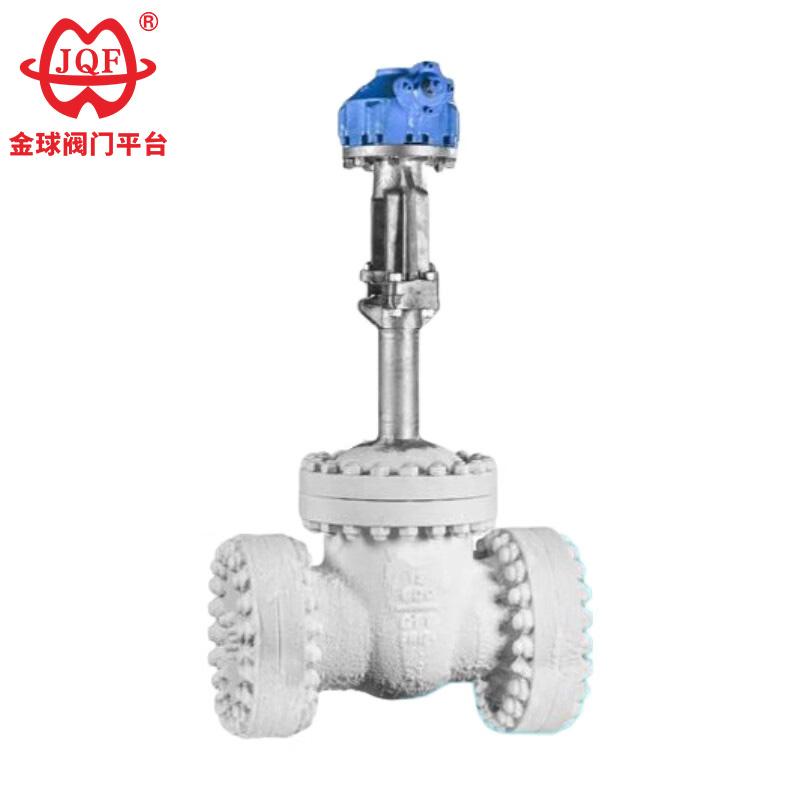

Paslanmayan poladdan kriogen qapı klapan

JQF Valve, Çində 20 ildən artıq bir klapan istehsalçısıdır, əsasən top klapanlar, qapı klapanları, qlob klapanlar, kəpənək klapanları və solenoid klapanlar istehsal edir. Bizim yüksək keyfiyyətli paslanmayan poladdan hazırlanmış kriogen qapağımız xüsusi olaraq -46°C-dən aşağı mühit temperaturu ilə ekstremal iş şəraiti üçün nəzərdə tutulub. Metan, mayeləşdirilmiş təbii qaz, heksen, karbon qazı, maye ammonyak, maye oksigen, maye azot və maye hidrogen kimi kriogen mühitlər üçün uyğundur.

Sorğu göndərin

Məhsul təsviri

JQF Valve as a professional manufacturer, is dedicated to providing you with durable stainless steel cryogenic gate valves. These are not just simple cryogenic valves, but specialized equipment with special material selection, structural design, and manufacturing processes. They are widely used in the storage, transportation, and handling systems of cryogenic media such as liquefied natural gas, liquid nitrogen, liquid argon, and liquid carbon dioxide, ensuring reliable opening and closing and tight sealing under cryogenic conditions.

Performans Parametrləri

model		DZ40Y-16	DZ40Y-25
İş təzyiqi (MPa)		1.6	2.5
müvafiq temperatur (℃)		LC3≥-101，LCB≥-46，LCC≥-46,1Cr18Ni9Ti≥-196
material	doldurucu	Baptist tetrafluoroetilen asbest ipi
	Əl çarxı	QT450-10
	Kök qoz	ZCuA110Fe3
	Vana sapı	1Cr18Ni9Ti
	Conta	Aşağı temperaturlu asbest

Xüsusiyyətlər

1. Boşluq Təzyiqinin Neytrallaşdırılması: Paslanmayan poladdan hazırlanmış kriogen qapı klapanının klapan giriş üzünə inteqrasiya olunmuş dizayn edilmiş təzyiq balanslaşdırıcı ağız, təzyiq fərqlərini aktiv şəkildə neytrallaşdırır və zərərli mühitin klapan boşluğunda yığılmasının qarşısını alır.
2. Termodinamik cəhətdən optimallaşdırılmış Qapaq: Qapağın hündürlüyü bütün temperatur dövrü ərzində gövdə qablaşdırmasının sıxılma bütövlüyünü qorumaq üçün iş temperaturu profilinə əsasən dinamik olaraq hesablanır.
3. Materialın triboloji kalibrlənməsi: Qablaşdırma halqasının və conta materiallarının dəqiq spesifikasiyası müəyyən edilmiş iş temperaturu diapazonunda kimyəvi sabitliyi təmin edir.
4. Metallurgiya Performans Zəmanəti: Komponentlərin kimyəvi tərkibi və kristal quruluşu geniş temperatur diapazonunda zərbəyə davamlılığı və çevikliyi təmin etmək üçün ciddi şəkildə təsdiq edilmişdir.
5. Universal İnterfeys Arxitekturası: Paslanmayan poladdan hazırlanmış kriogen qapı klapan üçün müxtəlif standart flanş konfiqurasiyaları və sızdırmazlıq morfologiyası variantları qlobal boru kəmərlərinin inteqrasiyası tələblərinə cavab verir.

Əsas forma və əlaqə ölçüləri

Nominal diametr	Əsas ölçülər və əlaqə ölçüləri
Nominal diametr	L	D	D1	D2	b	Z-d	H	D0
Z40Y-16L
20	150	105	75	55	14-2	4-Φ14	320	140
25	160	115	85	65	14-2	4-Φ14	350	160
32	180	135	100	78	16-2	4-Φ18	385	180
40	200	145	110	85	16-3	4-Φ18	420	200
50	250	160	125	100	16-3	4-Φ18	540	240
65	265	180	145	120	18-3	4-Φ18	610	240
80	280	195	160	135	20-3	8-Φ18	690	280
100	300	215	180	155	20-3	8-Φ18	780	300
125	325	245	210	185	22-3	8-Φ18	930	320
150	350	280	240	210	24-3	8-Φ23	980	360
200	400	335	295	265	26-3	12-Φ23	1180	400
250	450	405	355	320	30-3	12-Φ25	1390	450
300	500	460	410	375	30-3	12-Φ25	1620	580
350	550	520	470	435	34-4	16-Φ25	1810	640
400	600	580	525	485	36-4	16-Φ30	1970	640
Z40Y-25
20	150	105	75	55	16-2	4-Φ14	320	140
25	160	115	85	65	16-2	4-Φ14	350	160
32	180	135	100	78	18-2	4-Φ18	385	180
40	200	145	110	85	18-3	4-Φ18	420	200
50	250	160	125	100	20-3	4-Φ18	540	240
65	265	180	145	120	22-3	8-Φ18	610	240
80	280	195	160	135	22-3	8-Φ18	690	280
100	300	230	190	160	24-3	8-Φ23	780	300
125	325	270	220	188	28-3	8-Φ25	930	320
150	350	300	250	218	30-3	8-Φ25	980	360
200	400	360	310	278	34-3	12-Φ25	1180	400
250	450	425	370	332	36-3	12-Φ30	1390	450
300	500	485	430	390	40-4	16-Φ30	1620	580
350	550	550	490	448	44-4	16-Φ34	1810	640
400	600	610	550	505	48-4	16-Φ34	1970	640

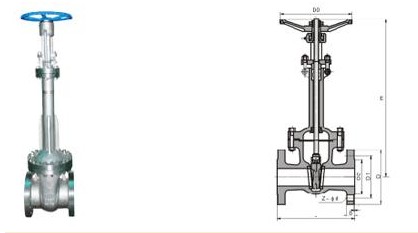

Struktur şəkli

Bu məqalədəki bütün mətn, məlumat və şəkillər yalnız istinad üçündür. Daha çox məhsulun performansını, struktur ölçüsünü, qiymətini və digər detalları görmək lazımdırsa. Zəhmət olmasa bizimlə əlaqə saxlayın.

Qaynar Teqlər: Paslanmayan Polad Kriogen Qapı Valfı, Çin, Xüsusi, Keyfiyyətli, Davamlı, Qabaqcıl, İstehsalçı, Təchizatçı, Zavod, Stokda

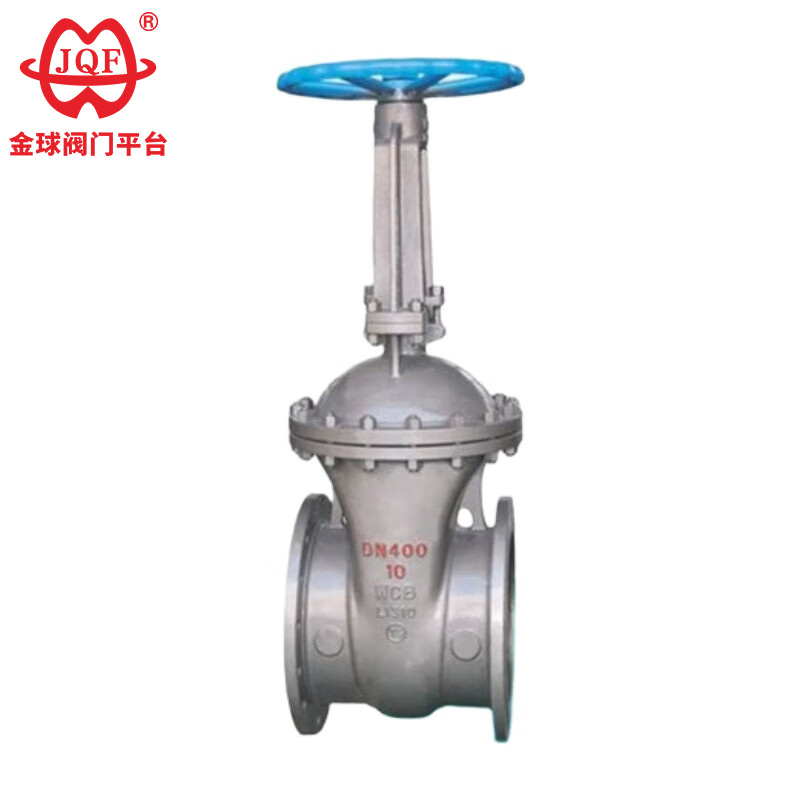

Əlaqədar Kateqoriya
