Elektrik Gate Valve

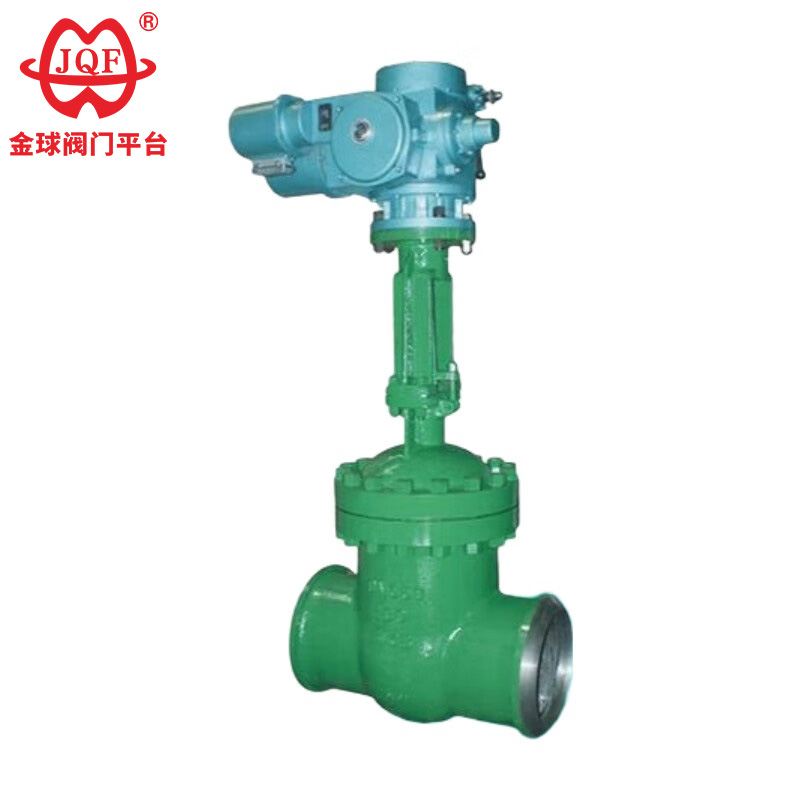

JQF Valve fabriki yalnız müxtəlif standart klapanlar istehsal etmir, həm də müştərilərin tələblərinə uyğun olaraq klapanlar dizayn edir və istehsal edir. Bizim yüksək keyfiyyətli Elektrik Qapağı Klapanı, qaynaqlanmış uc ilə birləşdirilmiş qapı klapan gövdəsi ilə elektrik ötürücüsünü birləşdirən avtomatlaşdırılmış klapan cihazıdır. O, uzaqdan idarəetməni, sürətli açılıb-bağlanmasını və klapanların avtomatlaşdırılmış idarə edilməsini həyata keçirir. O, xüsusilə yüksək təzyiqli, yüksək temperaturlu, yüksək riskli və ya çətin əldə edilən iş şəraiti üçün uyğundur və müasir sənaye boru kəmərlərinin avtomatlaşdırılmasına nəzarət üçün əsas avadanlıqdır.

Sorğu göndərin

Məhsul təsviri

JQF Valve's high quality Electrical Gate Valve is widely used in petrochemical, thermal power plant, and other industries for connecting or shutting off medium pipelines, including those for petroleum products and steam. It is a high-quality, durable device.

İcra standartı

Dizayn xüsusiyyətləri: GB / T 12234
Struktur uzunluğu: GB / T 12221
Birləşdirici flanş: JB / T 79.1
Test və yoxlama: JB / T 9092
Təzyiq - Temperatur: GB / T 9131
Məhsulun İdentifikasiyası: GB / T 12220

Elektrik qapı klapanları tam açılma və ya tam bağlanma tələb edən tətbiqlər üçün uyğundur. Bir sözlə, onlar açma/söndürmə açarları kimi istifadə olunur, adətən boru kəmərlərində izolyasiya klapanları kimi quraşdırılır və axın nəzarəti üçün uyğun deyildir. Vana tam açıq olduqda, keçid tamamilə maneəsizdir və mühitin təzyiq itkisi olmadan birbaşa axmasına imkan verir. Buna görə də, onlar aşağı təzyiq itkisinə üstünlük verən və maneəsiz axın yolu tələb edən sistemlər üçün idealdır.

Xüsusiyyətlər

1. Kompakt struktur, ağlabatan dizayn, yaxşı klapan sərtliyi, hamar axın yolu və aşağı axın əmsalı.
2. Sızdırmazlıq səthləri uzun xidmət müddətini təmin edən paslanmayan poladdan və sərt ərintili materiallardan hazırlanır.
3. Elektrik Gate Valve etibarlı sızdırmazlığı və asan, çevik əməliyyat təmin edən çevik qrafit qablaşdırma istifadə edir.
4. Elektrik Gate Valfı əl ilə, pnevmatik, elektrik və ya dişli ilə idarə oluna bilər.
5. Üç struktur variantı mövcuddur: çevik pazlı tək qapı, sərt pazlı tək qapı və ikiqat qapı.

Performans Parametrləri

Nominal təzyiqPN（MPa)	hal	sınaq təzyiqi (MPa)		Möhürlənmiş
Nominal təzyiqPN（MPa)	hal	Möhürlənmiş (maye)	Sızdırmazlıq (qaz)	Möhürlənmiş
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Uyğun orta və tətbiq olunan temperatur

Qabıq materialı	Uyğun media	Tətbiq olunan temperatur (℃)
Karbon polad (C növü)	Su, buxar, yağ	≤425
Xrom nikel titan polad (P növü)	Azot turşuları	≤200
Xrom nikel molibden titan polad (R növü)	Sirkə turşusu	≤200
Xrom-molibden polad (I tip)	Su, buxar, yağ	≤550

Əsas hissə materialı

Korpus, kapot	Vana lövhəsi, oturacaq	Vana sapı	Kök qoz	doldurucu	Əl çarxı
Karbon polad	Yüksək keyfiyyətli karbon polad + karbid və ya paslanmayan polad	Xrom paslanmayan polad	Alüminium bürünc	Qrafit asbest qablaşdırması	Dəyişən dəmir
Xrom nikel titan polad	Paslanmayan polad, paslanmayan polad + sementlənmiş karbid	Xrom nikel-titan paslanmayan polad	Alüminium bürünc	Teflon	Dəyişən dəmir
Xrom nikel molibden titan polad	Paslanmayan polad, paslanmayan polad + sementlənmiş karbid	Xrom nikel-titan paslanmayan polad	Alüminium bürünc	Teflon	Dəyişən dəmir
Xrom-molibden polad	Alaşımlı polad + Karbid	Xrom-molibden polad	Alüminium bürünc	Çevik asbest	Dəyişən dəmir

Əsas forma və əlaqə ölçüləri

Nominal diametr	Əsas ölçülər və əlaqə ölçüləri
Nominal diametr	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

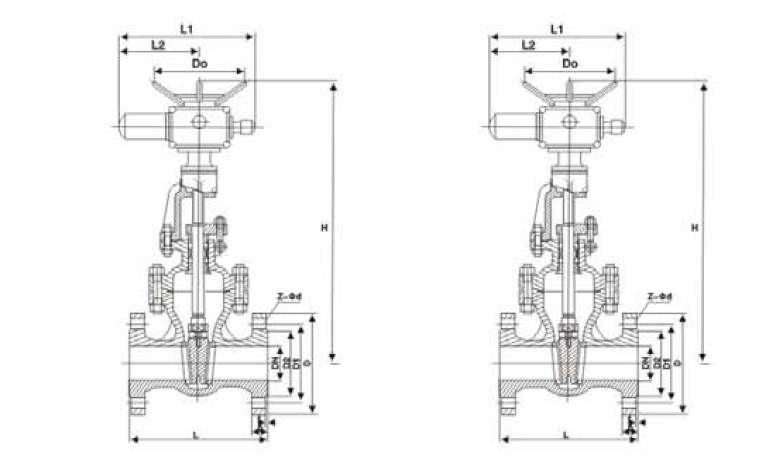

Struktur şəkli
