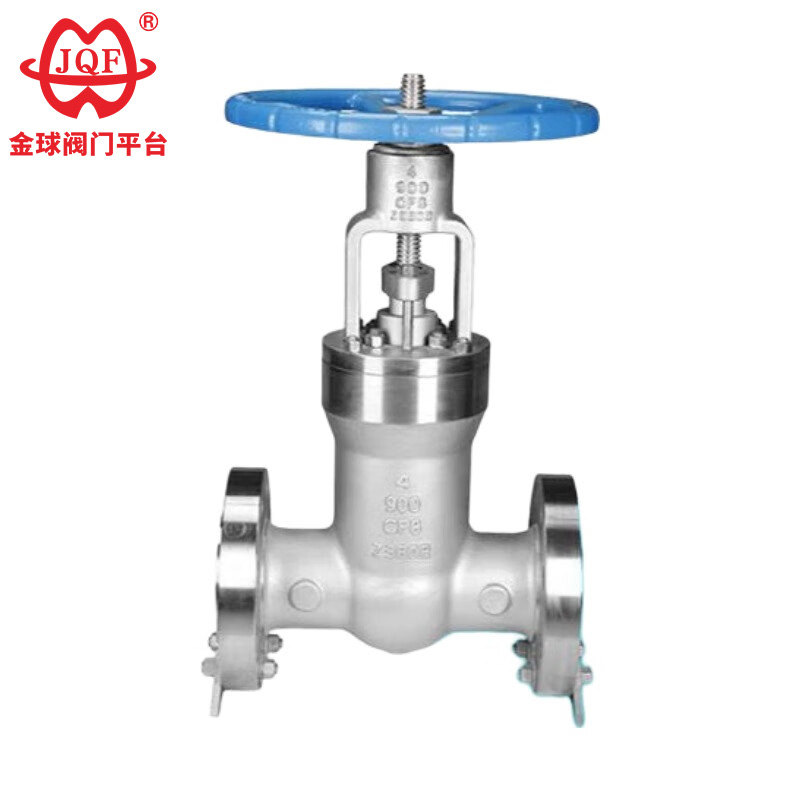

API Yüksək Təzyiqli Gate Valve

JQF Valve factory's durable API high pressure gate valve features a gate design for the opening and closing element. The gate is made of ductile iron and uses an integral rubber coating process, combined with a flat-bottom gate seat structure, effectively reducing debris accumulation and improving sealing performance. Because the sealing surface of the API High Pressure Gate Valve is susceptible to erosion, has a larger overall size, and a longer opening and closing time, it is often used in infrequently operated applications.

İcra standartı

Dizayn meyarları: API 600 / ASME B16.34
Struktur uzunluğu ASME B16.10
Butt Weld Ölçüsü ASME B16.5
Test və Təftiş API 598
Təzyiq - Temperatur: ASME B16.34

Xüsusiyyətlər

API yüksək təzyiqli qapı klapanlarına elektrik stansiyasının klapanları da deyilir. Onlar ilk növbədə istilik elektrik stansiyalarının müxtəlif boru sistemlərində istifadə olunur, media axınının (məsələn, su və ya buxar kimi) birləşdirilməsi və ya ayrılması üçün cavabdehdir. Adi klapanlarla müqayisədə, elektrik stansiyasının klapanlarının üstün xüsusiyyəti onların çox yüksək temperatur və təzyiqlərə tab gətirmə qabiliyyətidir. Onlar həmçinin xüsusi dizayna malikdirlər - öz-özünə yapışan quruluş. Bu dizaynın üstünlüyü var: sistem təzyiqi nə qədər yüksək olarsa, sızdırmazlıq effekti bir o qədər yaxşı olar. Bu xüsusiyyətlər onları xüsusi yüksək temperatur və yüksək təzyiqli iş şəraitində geniş şəkildə istifadə etməyə imkan verir və onları digər klapan məhsulları ilə əvəz etmək çətindir.
1. Sürtünmədən açılma və bağlanma: Bu xüsusiyyət ənənəvi klapanların sızdırmazlıq səthləri arasında sürtünmə problemini həll edir, nəticədə daha sabit sızdırmazlıq performansı əldə edilir.
2. Üstə quraşdırılmış struktur: Vana boru kəmərinə quraşdırıldıqdan sonra, yoxlama və ya texniki xidmət tələb olunarsa, onu çıxarmadan birbaşa onlayn olaraq edilə bilər. Bu, dayanma müddətini əhəmiyyətli dərəcədə azaldır və təmir xərclərinə qənaət edir.
3. Tək oturacaq dizaynı: Təhlükəsiz istifadəyə təsir edən klapan boşluğunda anormal təzyiq artımı problemini aradan qaldırır.
4. Aşağı fırlanma momenti dizaynı: Xüsusi konstruksiya ilə dizayn edilmiş klapan sapı minimum güclə asan açılıb bağlanmağa imkan verir.
5. Paz formalı sızdırmazlıq quruluşu: API yüksək təzyiqli qapı klapan, möhürlənməyə nail olmaq üçün paz formalı darvazanı klapan oturacağına sıxmaq üçün klapan sapı tərəfindən təmin edilən mexaniki qüvvədən istifadə edir, klapanın sızdırmazlıq fəaliyyətinin sabit qalmasını və boru kəməri təzyiqindəki dalğalanmalardan təsirlənməməsini təmin edir.
6. Özünü təmizləyən sızdırmazlıq səthinin quruluşu: API Yüksək Təzyiqli Qapı Valfının qapısı klapan oturacağından əyildikdə, boru kəmərindəki maye qapının sızdırmazlıq səthinin bütün ətrafı boyunca bərabər şəkildə axır. Bu, yüksək sürətli mayenin klapan oturacağının yalnız bir hissəsinin aşınmasının qarşısını alır və həmçinin sızdırmazlıq səthində yığılmış çirkləri yuyur və özünü təmizləməyə nail olur.

Performans parametrləri

Əsas hissə materialı

Əsas forma və əlaqə ölçüləri
