1. Quraşdırmadan əvvəl yoxlama: Vana materialının maye mühiti, temperatur və təzyiqlə uyğunluğunu təsdiqləyin. Dayanıqlı GB Standart Paslanmayan Polad Qapı Klapanı ucunda cızıqlar olub olmadığını yoxlayın. Conta materialının istifadə tələblərinə cavab verdiyinə əmin olun və boltlar/qaynaqların möhkəmlik tələblərinə cavab verdiyini təsdiqləyin.
2. Quraşdırma Hizalanması: Hizalamağa məcbur etməyin. Yanlış hizalanma klapan oturacağının deformasiyasına, sızmasına və ya struktur gərginliyinə səbəb ola bilər. Klapanın yanında boru kəmərini müstəqil şəkildə dəstəkləyin. Vahid fırlanma anı əldə olunana qədər boltları tədricən ulduz formalı ardıcıllıqla sıxın. Sistem 24-48 saat işlədikdən sonra boltları yenidən sıxın.
3. İşləmə Prosedurları: Yüksək keyfiyyətli GB Standart Paslanmayan Polad Qapı Klapanı tam açıq və ya tam qapalı olmalıdır—qismən açılış klapan oturacağının/plitənin yüksək sürətli maye ilə aşınmasını sürətləndirəcək. Yalnız əl çarxından istifadə edərək idarə edin; heç vaxt açar/qolu istifadə edin. Klapanın sapı hər rüb yağlanmalıdır.
4. Sınaq və Baxım: Quraşdırıldıqdan sonra sistemi işə salmazdan əvvəl GB Standart Paslanmayan Polad Qapı Klapanında PN nominal təzyiqinin 1,5 qatında statik təzyiq testi aparılmalıdır. Sınaq zamanı klapan aşağı axın avadanlıqlarından təcrid olunmalıdır.
5. Saxlama və İstifadə: Valflar qapalı yerlərdə saxlanmalı və nəmdən qorunmalıdır. Quraşdırmadan əvvəl son qapaqlar quraşdırılmış vəziyyətdə qalmalıdır.
1. GB Standart Paslanmayan Polad Gate Valf oksidləşdirici turşu mühitindən korroziyaya əla müqavimət göstərən austenitik paslanmayan poladdan hazırlanmışdır.
2. Mühit GB Standart Paslanmayan Polad Qapı Klapanından axdıqda, axın istiqaməti dəyişməz olaraq qalır, nəticədə maye müqaviməti aşağı olur.
3. Darvazanın hərəkət istiqaməti mühitin axın istiqamətinə perpendikulyardır, nəticədə aşağı açılma və bağlanma fırlanma momenti və səysiz işləmə ilə nəticələnir.
4. Mühitin axın istiqaməti məhdudiyyətsizdir, maye axınına mane olmur və təzyiqi azaltmır. Mühit, nəzərdə tutulan məqsədinə çataraq, qapı klapanının hər iki tərəfindən axa bilər. O, xüsusilə mühitin axın istiqamətinin dəyişə biləcəyi boru kəmərləri üçün uyğundur.
5. GB Standart Paslanmayan Polad Qapı Klapanı klapan gövdəsi daxilində şaquli şəkildə quraşdırılıb, nəticədə struktur uzunluğu qısa olur.
6. The GB Standard Paslanmayan Polad Gate Valve yaxşı sızdırmazlıq performansına malikdir. Tam açıq olduqda sızdırmazlıq səthində aşınma minimaldır.
Dizayn xüsusiyyətləri: GB / T 12234
Struktur uzunluğu: GB / T 12221
Birləşdirici flanş: JB / T 79.1
Test və yoxlama: JB / T 9092
Təzyiq - Temperatur: GB / T 9131
Məhsulun İdentifikasiyası: GB / T 12220
| Nominal təzyiqPN（MPa) | hal | sınaq təzyiqi (MPa) | Möhürlənmiş | |
| Möhürlənmiş (maye) | Sızdırmazlıq (qaz) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Qabıq materialı | Uyğun media | Tətbiq olunan temperatur (℃) |
| Xrom nikel titan polad (P növü) | Azot turşuları | ≤200 |
| Xrom nikel molibden titan polad (R növü) | Sirkə turşusu | ≤200 |
| Korpus, kapot | Vana lövhəsi, oturacaq | Vana sapı | Kök qoz | doldurucu | Əl çarxı |
| Xrom nikel titan polad | Paslanmayan polad, paslanmayan polad + sementlənmiş karbid | Xrom nikel-titan paslanmayan polad | Alüminium bürünc | Teflon | Dəyişən dəmir |
| Xrom nikel molibden titan polad | Paslanmayan polad, paslanmayan polad + sementlənmiş karbid | Xrom nikel-titan paslanmayan polad | Alüminium bürünc | Teflon | Dəyişən dəmir |

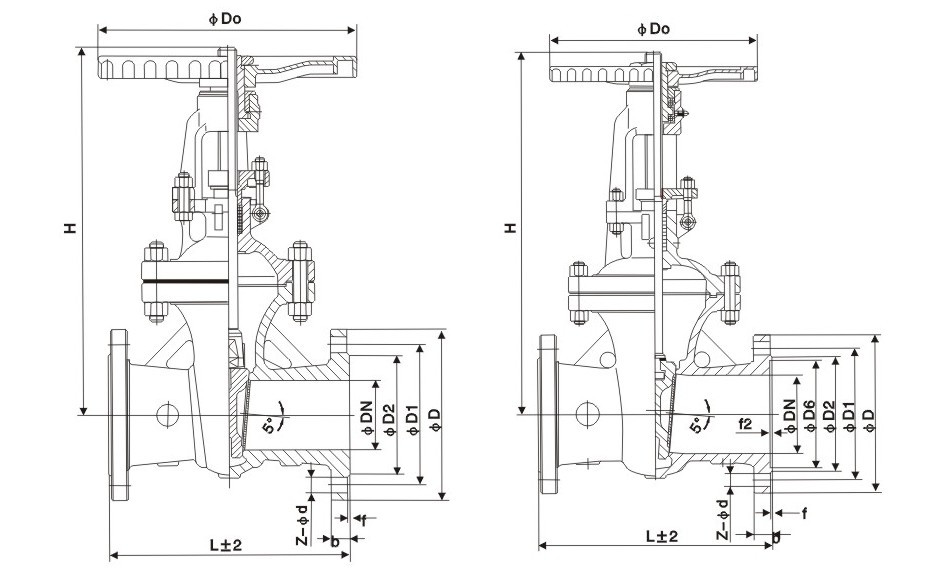

| Nominal diametr | Əsas ölçülər və əlaqə ölçüləri | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41W-16P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41W-25P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
