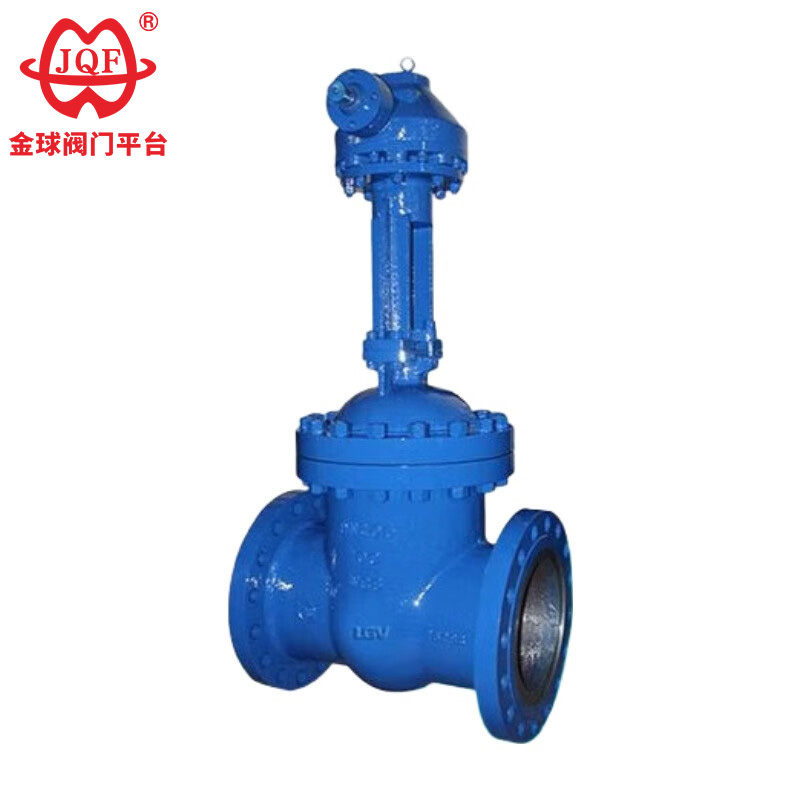

Konik dişli qapı klapan

JQF Valve Çin klapan istehsalçısı və təchizatçısıdır. Bizim yüksək keyfiyyətli konik dişli qapı klapanlarımız açmaq və bağlamaq üçün konik dişli (bobin dişli) ötürmə mexanizmindən istifadə edən bir növ mexaniki qapı klapanıdır. Bu dişli ötürülməsi əməyə qənaət edən və fırlanma anını artıran təsirlərə nail olur, bu da onları böyük diametrli, yüksək təzyiq şəraitində darvazanın dəqiq və sabit idarə edilməsi üçün xüsusilə uyğun edir. Konik dişli qapı klapanlarımız əhəmiyyətli qiymət üstünlükləri təklif edir.

Sorğu göndərin

Məhsul təsviri

As the professional manufacturer of durable bevel gear gate valve, JQF Valve can also design and manufacture non-standard valve products according to customer requirements, providing you with networked, information-based, and intelligent industrial valves.

Məhsul İstifadəsi

Lianggu valve Co., Ltd. tərəfindən istehsal edilən Z540H, Z540Y, Z540W tipli PN16 ~ PN160 polad konik dişli çarxla idarə olunan pazlı qapı klapan Konik dişli ötürücü, flanş bağlantısı, paz tipli elastik qapı. Oturacaqların sızdırmazlıq səthinin materialı səth qaynaq ərintisi (Z540H-16C ~ 160, Z540Y-16C ~ 160, Z540Y-16I ~ 160I, Z540Y-16P ~ 160P, Z540Y-16R ~ 160R (polad), 56P, stainless) Z540W-16R ~ 160R), nominal təzyiq PN16 ~ PN160. Klapanın gövdəsinin materialı karbon poladıdır (Z540H-16C ~ 160, Z540Y-16C ~ 160), xrom molibden lehimli poladdan (Z540Y-16I ~ 160I), paslanmayan poladdan (Z540W-16P ~ 160P, Z540Y-16P ~ 6P, Z540Y-600) 160R, Z540Y- 16R ~ 160R) qapı klapan.

Məhsulun Üstünlükləri:

1. Xüsusi konfiqurasiya edilmiş dişli qapı klapanları qabaqcıl standartlara, etibarlı sızdırmazlığa, üstün performansa və cəlbedici görünüşə malikdir.
2. Çevik keçid üçün paz formalı klapan boşqab quruluşu.
3. Valf lövhəsi və oturacağı Stellite ərintisindən qaynaqlanır.
4. Valf gövdəsi gücləndirilmiş korroziya və aşınma müqaviməti üçün söndürmə və temperləşdirmə müalicəsindən keçir.
5. Çoxlu boru flanş standartları və flanş sızdırmazlıq səthi növləri mövcuddur.
6. Fərqli təzyiq, temperatur və mühit şəraitinə uyğun müxtəlif bədən materiallarında yüksək keyfiyyətli Konik dişli qapı klapanları mövcuddur.

Performans parametrləri

model	PN	İş təzyiqi/MPa	İşləmə temperaturu/℃	Uyğun media
Z540H-16C-160	16-160	1,6-16,0	≤425	Su, buxar, yağ
Z540Y-16C-160	16-160	1,6-16,0	≤425	Su, buxar, yağ
Z540H-16I-160	16-160	1,6-16,0	≤550	Buxar, yağ
Z540W-16P-40P	16-40	1.6-4.0	≤150	Aşındırıcı media
Z540Y-16P-160P	16-160	1,6-16,0	≤150	Aşındırıcı media
Z540W-16R-40R	16-40	1.6-4.0	≤150	Aşındırıcı media
Z540Y-16R-160R	16-160	1,6-16,0	≤150	Aşındırıcı media

Əsas forma və əlaqə ölçüləri

Nominal diametr	Əsas ölçülər və əlaqə ölçüləri
Nominal diametr	L	D	D1	D2	b		Z-d	H
Z540H-16C
200	400	335	295	265		26-3	12-Φ23	730
250	450	405	355	320		30-3	12-Φ25	897
300	500	460	410	375		30-3	12-Φ25	1032
350	550	520	470	435		34-4	16-Φ25	1170
400	600	580	525	485		36-4	16-Φ30	1330
450	650	640	585	545		40-4	20-Φ30	1541
500	700	705	650	608		44-4	20-Φ34	1676
600	800	840	770	718		48-5	20-Φ36	1874
700	900	910	840	788		50-5	24-Φ36	2083
800	1000	1020	950	898		52-5	24-Φ41	2400
Z540H-25
200	400	360	310	278		34-3	12-Φ25	730
250	450	425	370	332		36-3	12-Φ30	897
300	500	485	430	390		40-4	16-Φ30	1032
350	550	550	490	448		44-4	16-Φ34	1170
400	600	610	550	505		48-4	16-Φ34	1330
450	650	660	600	555		50-4	20-Φ34	1541
500	700	730	660	610		52-4	20-Φ36	1676
600	800	840	770	718		56-5	20-Φ41	1874
700	900	955	875	815		60-5	24-Φ42	2083
800	1000	1070	990	930		64-5	24-Φ48	2400

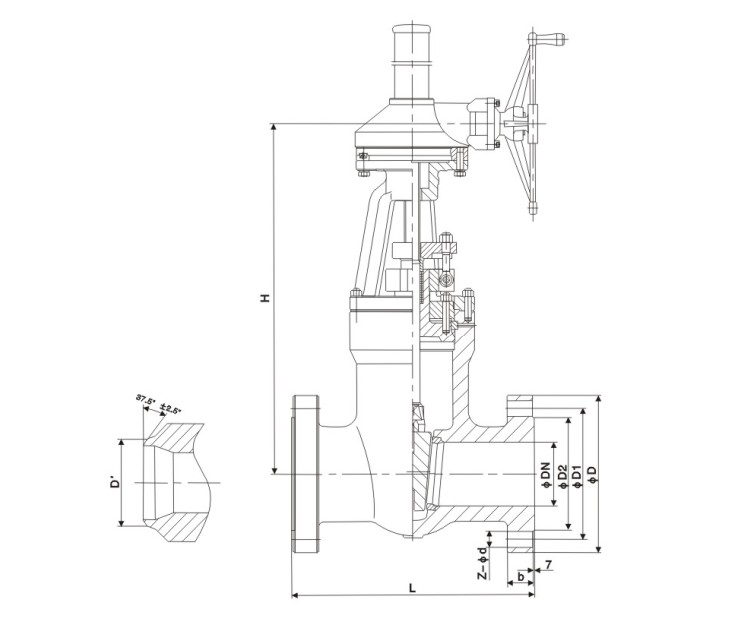

Struktur şəkli
