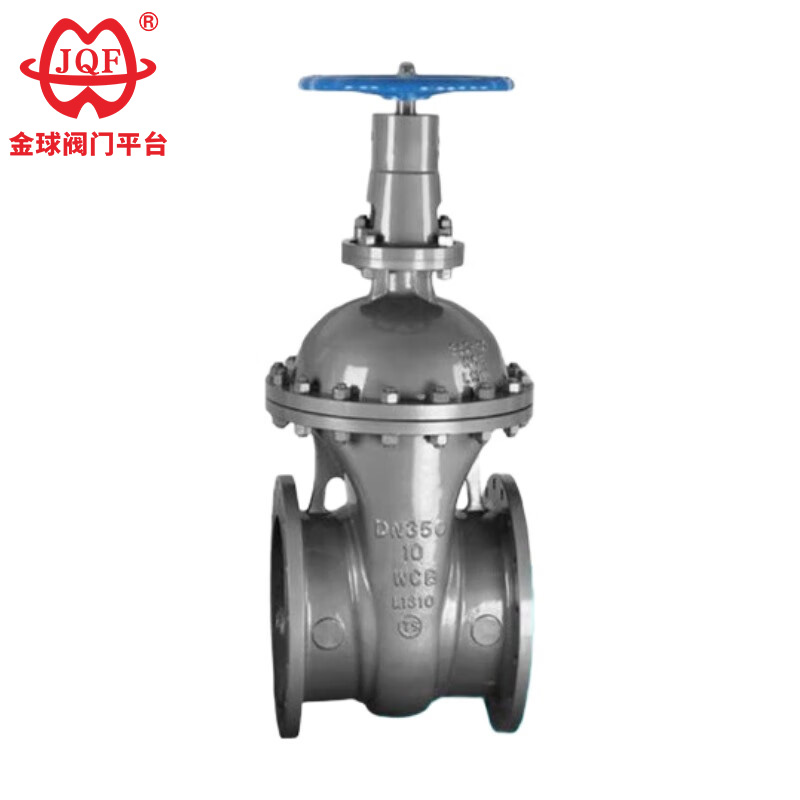

Dökmə Polad Tünd Çubuq Qapağı

JQF Valve fabrikinin yüksək keyfiyyətli Cast Steel Dark Rod Gate Valve, gövdə qozunun birbaşa qapının üstünə quraşdırıldığı və gövdənin yalnız açılma və bağlanma zamanı eksenel yerdəyişmədən fırlandığı tökmə polad qapı klapanıdır. Bu dizayn onu xüsusilə məhdud quraşdırma sahəsi olan tətbiqlər üçün uyğun edir.

Sorğu göndərin

Məhsul təsviri

The Z45H-10C and Z45H-16C Cast Steel Dark Rod Gate Valve in stock manufactured by JQF Valve, a professional valve manufacturer in China, are manual, flange-connected, non-stick wedge-shaped rigid single-plate valves with 13Cr stainless steel seat sealing surface material. The nominal pressure is PN10～PN16, and the valve body material is WCB, which is of high quality and durable.

1. Yığcam struktur, kiçik quraşdırma sahəsi: Dayanıqlı Döküm Polad Tünd Çubuq Qapağı Məhdud məkan tətbiqləri üçün uyğundur.
2. Yüksək Xərc Effektivliyi: Kiçik diametrli klapanlar üçün Dökmə Polad Tünd Çubuq Qapı Klapanı nisbətən sadə bir quruluşa malikdir və potensial olaraq istehsal xərclərini aşağı salır.
3. Ətraf Mühitin Hündürlüyü ilə Məhdudiyyətsiz: Qabaqcıl Dökmə Polad Tünd Çubuq Qapı Klapanı klapan sapı qalxdıqca yuxarı maneələrlə qarşılaşmayacaq.

Performans parametrləri

Digər klapan məhsulları ilə müqayisədə, Dökmə Polad Tünd Çubuq Qapı Klapanlar yüksək temperatur və yüksək təzyiq və unikal özünü möhürləyən dizaynla xarakterizə olunur. Təzyiq nə qədər yüksək olarsa, sızdırmazlıq bir o qədər etibarlıdır. Performans və texniki xüsusiyyətlərə görə, xüsusi iş şəraiti məhsulu digər məhsullarla əvəz edilə bilməyən bir xüsusiyyətə çevirir.

Dizayn standartları

model	PN	İş təzyiqi/MPa	müvafiq temperatur/℃	Uyğun media
Z45H-10C	10	1.0	≤425	su
Z45H-16C	16	1.6	≤425	su

Əsas hissə materialı

model	material
model	Korpus, kapot, klapan lövhəsi	Vana sapı	Sızdırmazlıq səthi	doldurucu
Z45H-10C	WCB	Xrom paslanmayan polad	13Cr	Çevik qrafit
Z45H-16C	WCB	Xrom paslanmayan polad	13Cr	Çevik qrafit

Əsas forma və əlaqə ölçüləri

Nominal diametr	Əsas ölçülər və əlaqə ölçüləri
Nominal diametr	L	D	D1	D2	Z-d	H
Z45H-10C
50	178	165	125	102	4-Φ19	285
65	190	185	145	122	4-Φ19	305
80	203	200	160	138	8-Φ19	330
100	229	220	180	158	8-Φ19	405
125	254	250	210	188	8-Φ19	460
150	267	285	240	212	8-Φ23	506
200	292	340	295	268	8-Φ23	610
250	330	395	350	320	12-Φ23	730
300	356	445	400	370	12-Φ23	950
Z45H-16C
50	178	165	125	102	4-Φ19	285
65	190	185	145	122	4-Φ19	305
80	203	200	160	138	8-Φ19	330
100	229	220	180	158	8-Φ19	405
125	254	250	210	188	8-Φ19	460
150	267	285	240	212	8-Φ23	506
200	292	340	295	268	12-Φ23	610
250	330	395	350	320	12-Φ28	730
300	356	445	400	370	12-Φ28	950
350	381	520	470	438	16-Φ28	1125
400	406	582	525	490	16-Φ31	1200

Qaynar Teqlər: Dökmə Polad Dark Rod Gate Valve, Çin, Xüsusi, Keyfiyyətli, Davamlı, Qabaqcıl, İstehsalçı, Təchizatçı, Zavod, Stokda
