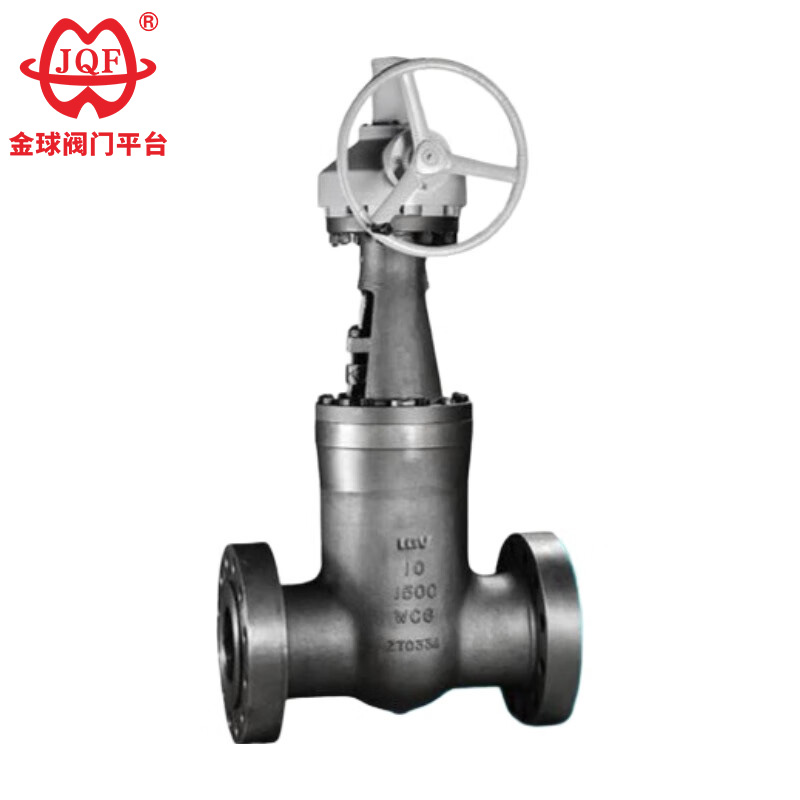

Elektrik stansiyasının klapanları kimi tanınan yüksək temperaturlu qapı klapanları, ilk növbədə, boru kəməri mühitini bağlamaq və ya birləşdirmək üçün istilik elektrik stansiyalarında müxtəlif sistemlərin boru sistemlərində istifadə olunur. Tətbiq olunan mühit: su və buxar kimi korroziyaya məruz qalmayan mühit.
Yüksək temperaturlu qapı klapanının sürtünməsiz sürtünmə prinsipi ənənəvi klapanların xas məhdudiyyətlərini, yəni əməliyyat zamanı səth aşınması səbəbindən möhür bütövlüyünün tədricən azaldılmasını aradan qaldırır. Yüksək temperaturlu qapı klapan yuxarıdan giriş dizaynına malikdir, boru kəməri təzyiq altında qalarkən birbaşa onlayn texniki xidmətə imkan verir, sistemin təzyiqini azaltmadan avadanlıqların dayanma müddətini və əməliyyat xərclərini əhəmiyyətli dərəcədə azaldır.
İnteqrasiya edilmiş oturacaq strukturu sıxılmış medianın təhlükəli həddindən artıq təzyiq şəraiti yaratmasının qarşısını alır, kamerada təzyiqin artması riskini aradan qaldırır və təhlükəsizlik qaydalarının pozulmasının qarşısını alır.
İnteqrasiya edilmiş aşağı fırlanma anı ötürücü sistemi, diqqətlə dizayn edilmiş gövdə həndəsəsi ilə minimal əl əməliyyatı tələb edir - hətta yüksək təzyiq diferensiallarında belə, adətən kompakt əl çarxı vasitəsilə asanlıqla idarə oluna bilər.
Sızdırmazlığın etibarlılığı, klapan diskini oturacaqla güclə birləşdirmək üçün gövdə sıxlığını hesablayan mexaniki idarə olunan paz mexanizmindən irəli gəlir. Bu etibarlı mexaniki bağlama boru kəmərində təzyiq dəyişkənliyindən təsirlənmədən hava keçirməyən bağlanmanı təmin edərək müxtəlif əməliyyat diapazonlarında ardıcıl performansa zəmanət verir. Eyni zamanda, boru kəməri mayesi oturacağın bütün çevrəsi boyunca vahid 360° sərhəd qat axını yaradır, turbulent təsirlər nəticəsində yaranan eroziya qaynar nöqtələrini yumşaldır və kritik sızdırmazlıq sahələrindən hissəciklərin çöküntülərini aktiv şəkildə yuyur.
Digər klapan məhsulları ilə müqayisədə yüksək temperaturlu qapı klapanları yüksək temperatur və yüksək təzyiq və unikal özünü möhürləyən dizaynla xarakterizə olunur. Təzyiq nə qədər yüksək olarsa, sızdırmazlıq bir o qədər etibarlıdır. Performans və texniki xüsusiyyətlərə görə, xüsusi iş şəraiti məhsulu digər məhsullarla əvəz edilə bilməyən bir xüsusiyyətə çevirir.
Dizayn Standartı: GB / T 12234-2007
Struktur uzunluğu GB / T 12221-2005
Butt qaynaq bağlantısı ölçüsü NB / T 4704-2014
Test və Təftiş NB / T 4704-2014
Təzyiq - Temperatur: NB / T 4704-2014
| model | PN | İş təzyiqi/MPa | müvafiq temperatur/℃ | Uyğun media | Bədən |
| Z61Y-250 | 250 | 25 | ≤570 | buxar | WC9 |
| Z61Y-320 | 320 | 32 | ≤570 | buxar | WC9 |
| model | material | ||||
| Bədən | Vana lövhəsi | qapaq | Kök ana | doldurucu | |
| Z61Y-250 | WC9 | WC9 | WC9 | 38CrMoA1A | Çevik qrafit |
| Z61Y-320 | WC9 | WC9 | WC9 | 38CrMoA1A | Çevik qrafit |
| DN | L | D | H | D0 | çəki/Kq |
| 50 | 280 | 82 | 585 | 300 | 42 |
| 65 | 340 | 110 | 650 | 320 | 53 |
| 80 | 475 | 130 | 680 | 400 | 130 |
| 100 | 500 | 170 | 755 | 450 | 180 |
| 125 | 600 | 195 | 830 | 500 | 190 |
| 150 | 700 | 225 | 1050 | 550 | 320 |
| 175 | 750 | 255 | 1050 | 600 | 400 |
| 200 | 800 | 285 | 1050 | 650 | 550 |
| 225 | 850 | 300 | 1100 | 700 | 600 |
Bu məqalədəki bütün mətn, məlumat və şəkillər yalnız istinad üçündür. Daha çox məhsulun performansını, struktur ölçüsünü, qiymətini və digər detalları görmək lazımdırsa. Zəhmət olmasa bizimlə əlaqə saxlayın.
