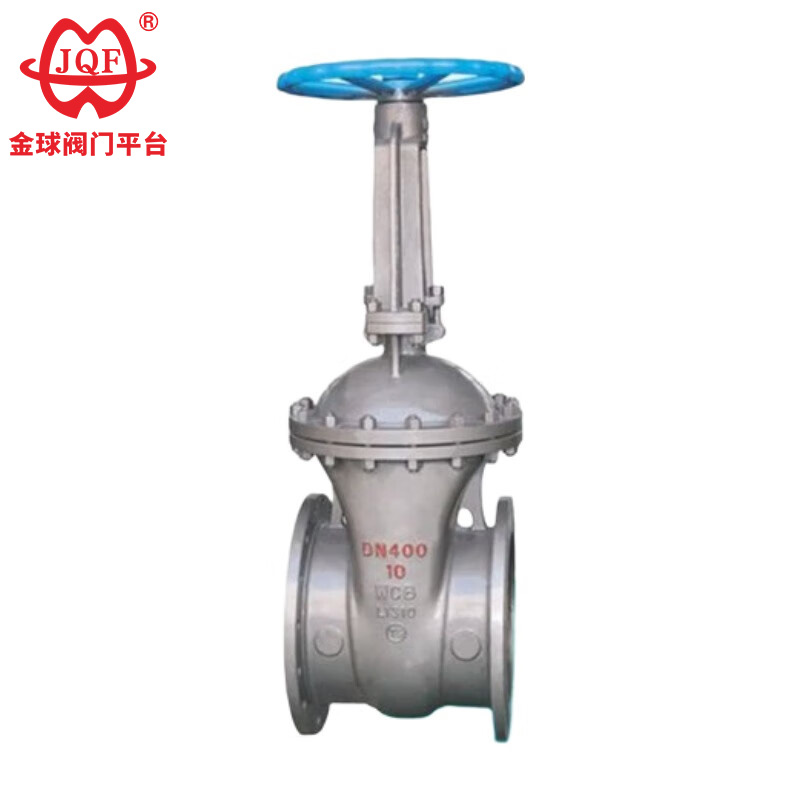

Çində peşəkar klapan təchizatçısı olan JQF Valve tərəfindən hazırlanmış yüksək keyfiyyətli API paslanmayan poladdan qapı klapanları ən son silisium dioksid sol dəqiq tökmə prosesindən istifadə etməklə tökülür və bu, son dərəcə uzun klapan xidmət müddəti ilə nəticələnir. Klapanın gövdəsi karbon poladdan (və ya paslanmayan poladdan) və lehimli poladdan hazırlanıb, quraşdırmanı və saxlanmasını asanlaşdırır.
1.Aşağı maye müqaviməti: Tam açıq olduqda, API paslanmayan poladdan olan qapı klapan mühitin birbaşa axınına imkan verir, maye müqavimətini minimuma endirir və bununla da təzyiq itkisini azaldır.
2.Aşınmaya davamlı sızdırmazlıq səthləri: Qapı klapanları ilə müqayisədə, xüsusi API paslanmayan polad qapı klapanlarının sızdırmazlıq səthləri daha az sürtünmə və eroziyaya məruz qalır.
3.Asan açılış və bağlanma: Açılış və bağlanma zamanı darvazanın hərəkəti maye istiqamətinə perpendikulyar olur, daha az hərəkətverici qüvvə tələb edir və beləliklə, işləmək üçün daha az səy tələb olunur.
4.Sadə quruluş və geniş tətbiq: Yüksək keyfiyyətli API paslanmayan poladdan hazırlanmış qapı klapanları quruluşca sadədir, uzunluğu qısadır və istehsalı asandır, müxtəlif təzyiqlərə, temperaturlara və diametrlərə uyğunlaşır və müxtəlif media və iş şəraiti üçün uyğundur.
5. Turbulentlik yoxdur: Tam açıq olduqda, API paslanmayan poladdan hazırlanmış qapı klapan qeyri-məhdud orta axını təmin edir, turbulentliyin qarşısını alır və boru kəmərinin işini təşviq edir.
Dizayn və İstehsalat: API 600
Flanş ölçüsü: ANSI B16.5
Struktur uzunluğu: ANSI B16.10
Təzyiq ~ Temperatur: ANSI B16.34
Təftiş və Sınaq: API 598
| Nominal təzyiq（Lb) | Güc testi | Su sızdırmazlığı testi | Qaz sızdırmazlığı sınağı | |||
| MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.6 | 60 |
| 300 | 7.8 | 1125 | 5.6 | 815 | 0.6 | 60 |
| 600 | 15.3 | 2225 | 11.2 | 1630 | 0.6 | 60 |
| Korpus, kapot, darvaza | WCB | 1Cr18Ni9Ti | CF8(304) | CF3(304L) | 1Cr18Ni12Mo2Ti | CF8M(316) |
| Sızdırmazlıq səthi | Cr13 və ya sementlənmiş karbid | Gövdə (W) və ya sementlənmiş karbid (Y) | ||||
| Kök və daxili hissələr | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9(304) | 00Cr19Ni11(304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) |
| doldurucu | Çevik qrafit | |||||
| Conta | Paslanmayan poladdan spiral sarğı conta | |||||
| Uyğun media | Su, buxar, yağ və s | Azot turşusu və digər aşındırıcı mühitlər | Güclü oksidləşdirici mühit | Sirkə turşusu və digər aşındırıcı mühitlər | ||
| müvafiq temperatur | -29~425℃ | -40~500℃ | ||||
| Nominal diametr | Əsas ölçülər və əlaqə ölçüləri | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| 150 LB | ||||||||
| 50 | 178 | 150 | 120.5 | 92 | 16 | 4-Φ19 | 323 | 200 |
| 65 | 190 | 180 | 139.5 | 105 | 18 | 4-Φ19 | 347 | 250 |
| 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 383 | 250 |
| 100 | 229 | 230 | 190.5 | 157 | 24 | 8-Φ19 | 457 | 300 |
| 125 | 254 | 255 | 216 | 185.7 | 24 | 8-Φ22 | 632 | 300 |
| 150 | 267 | 280 | 241.5 | 216 | 26 | 8-Φ22 | 635 | 350 |
| 200 | 292 | 345 | 298.5 | 270 | 29 | 8-Φ22 | 762 | 350 |
| 250 | 330 | 405 | 362 | 324 | 31 | 12-Φ25 | 895 | 400 |
| 300 | 356 | 485 | 432 | 381 | 32 | 12-Φ25 | 1080 | 500 |
| 350 | 381 | 535 | 476 | 413 | 35 | 12-Φ29 | 1295 | 600 |
| 400 | 406 | 595 | 540 | 470 | 37 | 16-Φ29 | 1435 | 600 |
| 300 LB | ||||||||
| 50 | 216 | 165 | 127 | 92 | 22 | 8-19 | 330 | 250 |
| 65 | 241 | 190 | 149 | 105 | 25 | 8-22 | 368 | 250 |
| 80 | 283 | 210 | 168.5 | 127 | 29 | 8-22 | 394 | 300 |
| 100 | 305 | 255 | 200 | 157 | 32 | 8-22 | 473 | 300 |
| 125 | 381 | 280 | 235 | 186 | 35 | 8-22 | 660 | 350 |
| 150 | 403 | 320 | 270 | 216 | 37 | 12-22 | 711 | 350 |
| 200 | 419 | 380 | 330 | 270 | 41 | 12-25 | 813 | 400 |
| 250 | 457 | 445 | 387.5 | 324 | 48 | 16-29 | 1003 | 500 |
| 300 | 502 | 520 | 451 | 381 | 51 | 16-32 | 1137 | 600 |
| 350 | 762 | 585 | 514.5 | 413 | 54 | 20-32 | 1489 | 600 |
| 400 | 838 | 650 | 571.5 | 470 | 57 | 20-32 | 1581 | 650 |
