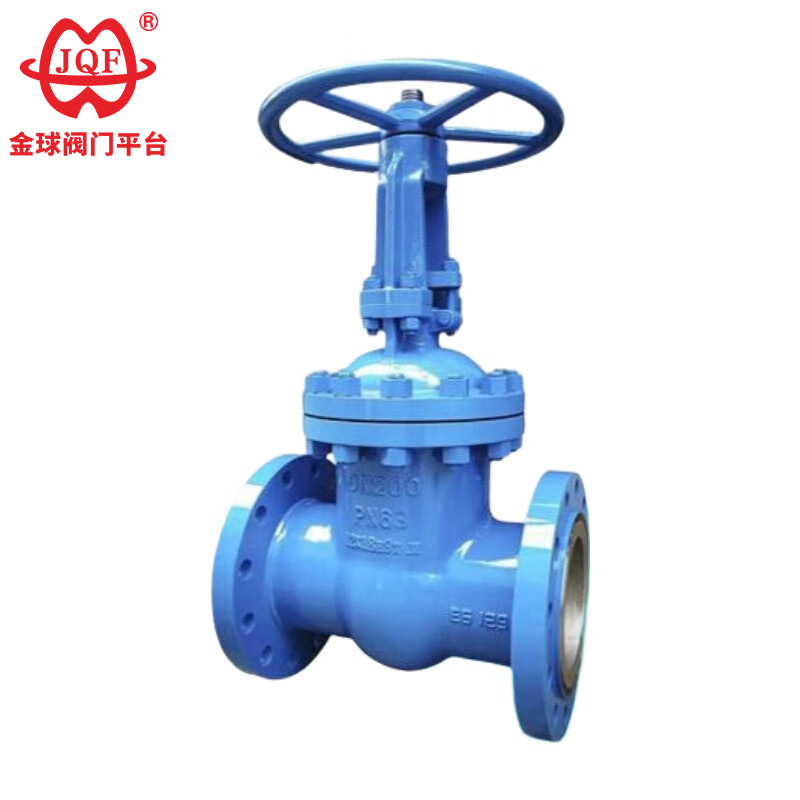

JQF Valve fabriki neft-kimya, istilik enerjisi və digər neft məhsulları və buxar boru kəmərlərində boru kəməri mühitini birləşdirmək və ya kəsmək üçün açma və bağlama cihazları kimi geniş istifadə olunan yüksək keyfiyyətli GB standart flanşlı qapı klapanları istehsal edir. Fərqli materialları seçməklə, fərdiləşdirilmiş GB standart flanşlı qapı klapanları su, buxar, yağ, azot turşusu, sirkə turşusu, güclü oksidləşdirici mühit və karbamid kimi müxtəlif mühitlər üçün uyğundur və mexaniki, konik dişli və elektrik ötürücü versiyalarında mövcuddur.
Quraşdırmadan əvvəl yoxlamalar
GB standart flanşlı qapı klapanlarının maye mühiti, temperatur və təzyiqlə uyğunluğunu yoxlayın. Flanş üzlərində cızıqlar olub olmadığını yoxlayın, conta materialının xidmət şərtlərinə uyğun olduğundan əmin olun və boltlar/qozların güc tələblərinə cavab verdiyini təsdiqləyin.
Quraşdırma Hizalanması
GB standart flanşlı klapanları heç vaxt zorla hizalamayın. Yanlış hizalanma oturacaqların əyilməsinə, sızmalara və ya struktur gərginliyinə səbəb olur. Vana yaxınlığında boru kəmərlərini müstəqil şəkildə dəstəkləyin. Vahid fırlanma anı əldə etmək üçün boltları tədricən ulduz şəklində sıxın. Sistemin 24-48 saat işləməsindən sonra təkrar torku.
Əməliyyat intizamı
GB standart flanşlı qapı klapanlarını tam açın və ya tam bağlayın - qismən açıq mövqelər yüksək sürətli axın nəticəsində oturacaq/darvaza aşınmasını sürətləndirir. Yalnız əl çarxlarından istifadə edin; açarları/qolları çəkinin. Kök yağlaması (EP dərəcəli yağ) rüblük məcburidir.
Test Baxımı
Sistemi işə salmazdan əvvəl GB standart flanşlı qapı klapanlarını quraşdırmadan sonra 1,5× PN reytinqində hidrostatik sınaqdan keçirin. Sınaq zamanı klapanları aşağı axın avadanlıqlarından təcrid edin. Hər il: qablaşdırma vəzilərinin sıxlığını, gövdə korroziyasını və flanş birləşməsinin bütövlüyünü yoxlayın. Qaçaq emissiyaların qarşısını almaq üçün köhnəlmiş qablaşdırma halqalarını dərhal dəyişdirin.
Saxlama ilə işləmə
Vanaları nəmdən qorunan qapalı yerlərdə saxlayın. Quraşdırılana qədər uç qapaqlarını açıq saxlayın.
1. Yüksək effektiv dizayn: GB standart flanşlı qapı klapanları yerdən səmərəli istifadə edərək, üstün klapan gövdəsinin dayanıqlığına, minimuma endirilmiş maye müqavimətinə və optimallaşdırılmış axın əmsalı əldə edən rasional şəkildə konfiqurasiya edilmiş dizayna malikdir.
2. Təkmilləşdirilmiş möhür ömrü: Sızdırmazlıq interfeysi paslanmayan poladdan və karbid örtükdən istifadə edir, aşınmanı minimuma endirir və xidmət müddətini əhəmiyyətli dərəcədə uzadır.
3. Etibarlı və istifadəsi asan: Çevik qrafit qablaşdırma etibarlı möhür bütövlüyünü təmin edir, nəticədə hamar işləmə və minimal işləmə momenti.
4. Çox yönlü işə salma üsulları: GB standart flanşlı qapı klapanları müxtəlif tətbiq tələblərinə cavab vermək üçün mexaniki, pnevmatik, elektrik və dişli ötürücü daxil olmaqla müxtəlif işə salma mexanizmləri ilə uyğun gəlir.
5.Müxtəlif strukturlar: Çevik pazlı tək qapı, sərt pazlı tək qapı və ya paralel (ikiqat) qapı da daxil olmaqla müxtəlif struktur konfiqurasiyalarda mövcuddur.
Dizayn xüsusiyyətləri: GB / T 12234
Struktur uzunluğu: GB / T 12221
Birləşdirici flanş: JB / T 79.1
Test və yoxlama: JB / T 9092
Təzyiq - Temperatur: GB / T 9131
Məhsulun İdentifikasiyası: GB / T 12220
| Nominal təzyiqPN（MPa) | hal | sınaq təzyiqi (MPa) | Möhürlənmiş | |
| Möhürlənmiş (maye) | Sızdırmazlıq (qaz) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Qabıq materialı | Uyğun media | Tətbiq olunan temperatur (℃) |
| Karbon polad (C növü) | Su, buxar, yağ | ≤425 |
| Xrom nikel titan polad (P növü) | Azot turşuları | ≤200 |
| Xrom nikel molibden titan polad (R növü) | Sirkə turşusu | ≤200 |
| Xrom-molibden polad (I tip) | Su, buxar, yağ | ≤550 |
| Korpus, kapot | Vana lövhəsi, oturacaq | Vana sapı | Kök qoz | doldurucu | Əl çarxı |
| Karbon polad | Yüksək keyfiyyətli karbon polad + karbid və ya paslanmayan polad | Xrom paslanmayan polad | Alüminium bürünc | Qrafit asbest qablaşdırması | Dəyişən dəmir |
| Xrom nikel titan polad | Paslanmayan polad, paslanmayan polad + sementlənmiş karbid | Xrom nikel-titan paslanmayan polad | Alüminium bürünc | Teflon | Dəyişən dəmir |
| Xrom nikel molibden titan polad | Paslanmayan polad, paslanmayan polad + sementlənmiş karbid | Xrom nikel-titan paslanmayan polad | Alüminium bürünc | Teflon | Dəyişən dəmir |
| Xrom-molibden polad | Alaşımlı polad + Karbid | Xrom-molibden polad | Alüminium bürünc | Çevik asbest | Dəyişən dəmir |

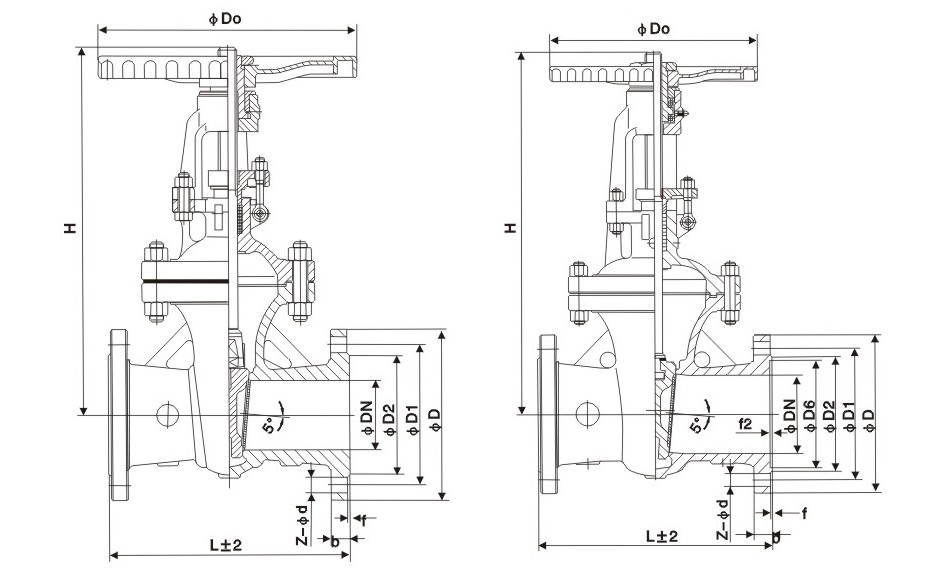

| Nominal diametr | Əsas ölçülər və əlaqə ölçüləri | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
