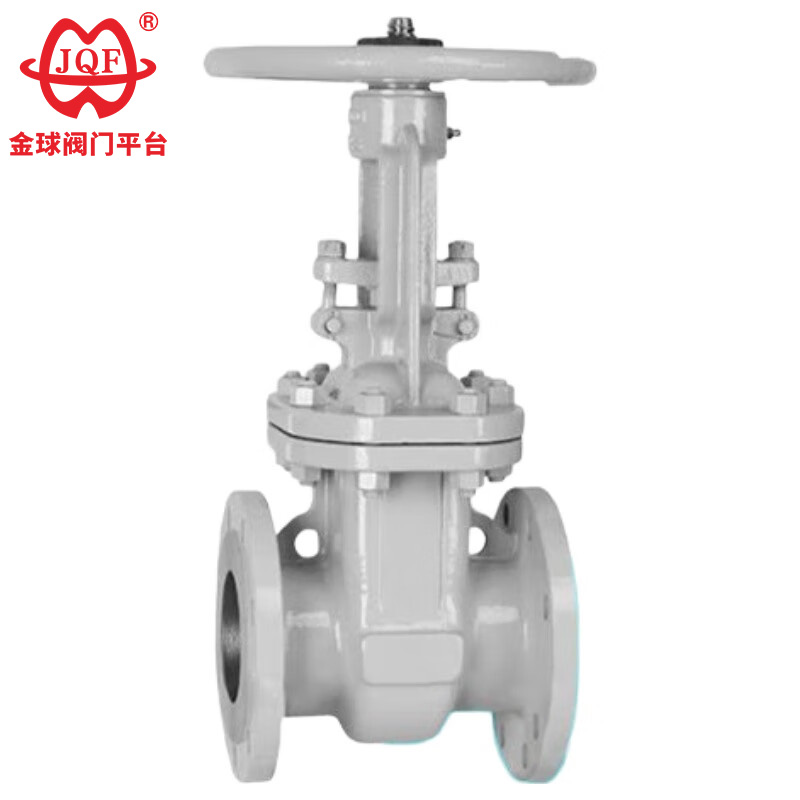

Rusiya Standart Gate Valve

JQF Valve elmi tədqiqat, inkişaf, dizayn, istehsal, satış və xidməti birləşdirən Çində geniş miqyaslı klapan istehsalçısıdır. Stokda olan bu yüksək keyfiyyətli Rusiya Standart Qapı Klapanı, dayanıqlı sızdırmazlığı və davamlılığı təmin etmək üçün çevik dəmirdən hazırlanmışdır və möhkəm rezin möhürlə təchiz edilmişdir. Onun yığcam strukturu yüksək möhkəmlik və etibarlılıq təmin edir, elastik qapı dizaynı isə anormal yüklər və ya temperaturlar altında deformasiyanın qarşısını alır. Klapanın daha böyük ölçülərdə asan işləməsi üçün yuvarlanan rulmanlarla təchiz olunub və müxtəlif iş şərtlərinə cavab vermək üçün fərdiləşdirilmiş materialları və oturacaq seçimlərini dəstəkləyir.

Sorğu göndərin

Məhsul təsviri

The durable Russian Standard Gate Valve manufactured by JQF Valve is widely used in the inlet and outlet channels or media shut-off devices of oil and steam pipelines in petrochemical, thermal power and other industries. It has passed CE certification, is of high quality and durable, and ensures compliance with EU safety standards, guaranteeing market access compliance.

1. Məkan üçün Optimallaşdırılmış Maye Dinamikasının Arxitekturası: Struktur olaraq optimallaşdırılmış şassi dizaynı klapan gövdəsini müstəsna sərtlik və maneəsiz axın həndəsəsi ilə təmin edərək, təzyiq düşməsini minimuma endirir.
2. Qabaqcıl Kompozit Sızdırmazlıq Səthi: Rusiya Standart Gate Valve korroziyaya davamlı ərintiləri volfram karbid matrisi ilə birləşdirmək üçün xüsusi metallurgiya texnologiyasından istifadə edir və sənaye standartlarını çox üstələyən olduqca uzun dövrə ömrünə nail olur.
3. Sürtünməsiz Gövdə Əməliyyat Sistemi: Anizotropik qrafit qablaşdırma halqaları, asan və səysiz əməliyyat üçün aydın, aşağı fırlanma anı təmin etməklə, sıfır sızma gövdə möhürünü təmin edir.
4. Çox Rejimli Fəaliyyət İnteqrasiyası: Rusiya Standart Qapı Vanası universal yerləşdirməyə imkan verən əl çarxları, pnevmatik ötürücülər, elektrik mühərrikləri və planet dişli reduktorları daxil olmaqla hərtərəfli işəsalma uyğunluğu təklif edir.
5. Konfiqurasiya edilə bilən Valf Disk Topologiya Platforması: Üç müxtəlif sızdırmazlıq konfiqurasiyası: təzyiqə uyğunlaşan çevik tək qapı, yüksək yüklü sərt tək qapı və iki istiqamətli ikili paralel qapı.

İcra Standartları

Dizayn xüsusiyyətləri: GB / T 12234
Struktur uzunluğu: GB / T 12221
Birləşdirici flanş: r0CT12815-08-I
Test və yoxlama: JB / T 9092
Təzyiq - Temperatur: GB / T 9131
Məhsulun İdentifikasiyası: GB / T 12220

Performans Parametrləri

Nominal təzyiqPN（MPa)	hal	sınaq təzyiqi (MPa)		Möhürlənmiş
Nominal təzyiqPN（MPa)	hal	Möhürlənmiş (maye)	Sızdırmazlıq (qaz)	Möhürlənmiş
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Uyğun orta və tətbiq olunan temperatur

Qabıq materialı	Uyğun media	Tətbiq olunan temperatur (℃)
Karbon polad (C növü)	Su, buxar, yağ	≤425
Xrom nikel titan polad (P növü)	Azot turşuları	≤200
Xrom nikel molibden titan polad (R növü)	Sirkə turşusu	≤200
Xrom-molibden polad (I tip)	Su, buxar, yağ	≤550

Əsas hissə materialı

Korpus, kapot	Vana lövhəsi, oturacaq	Vana sapı	Kök qoz	doldurucu	Əl çarxı
Karbon polad	Yüksək keyfiyyətli karbon polad + karbid və ya paslanmayan polad	Xrom paslanmayan polad	Alüminium bürünc	Qrafit asbest qablaşdırması	Dəyişən dəmir
Xrom nikel titan polad	Paslanmayan polad, paslanmayan polad + sementlənmiş karbid	Xrom nikel-titan paslanmayan polad	Alüminium bürünc	Teflon	Dəyişən dəmir
Xrom nikel molibden titan polad	Paslanmayan polad, paslanmayan polad + sementlənmiş karbid	Xrom nikel-titan paslanmayan polad	Alüminium bürünc	Teflon	Dəyişən dəmir
Xrom-molibden polad	Alaşımlı polad + Karbid	Xrom-molibden polad	Alüminium bürünc	Çevik asbest	Dəyişən dəmir

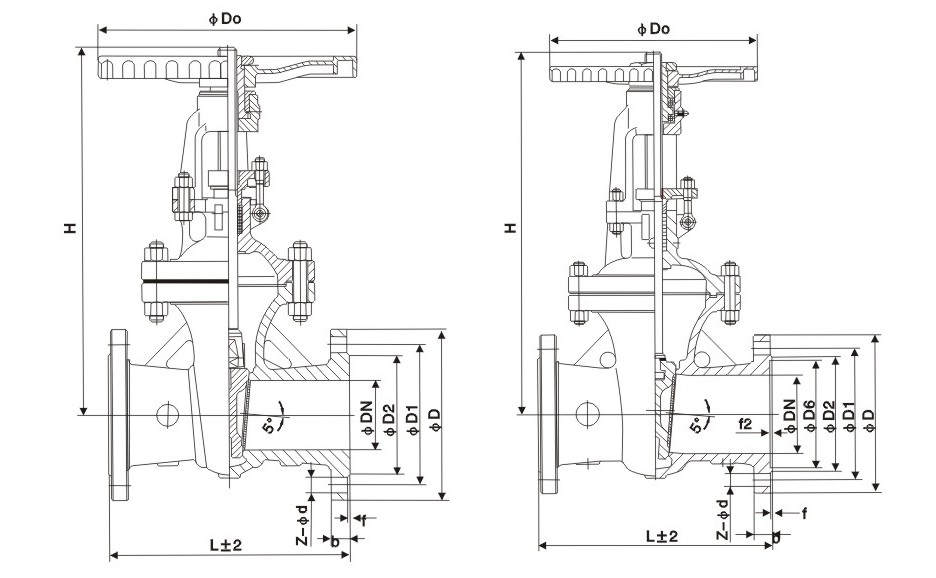

Əsas forma və əlaqə ölçüləri

Nominal diametr	Əsas ölçülər və əlaqə ölçüləri
Nominal diametr	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

Struktur şəkli

Qaynar Teqlər: Rus Standart Gate Valve, Çin, Xüsusi, Keyfiyyətli, Davamlı, Qabaqcıl, İstehsalçı, Təchizatçı, Zavod, Stokda
