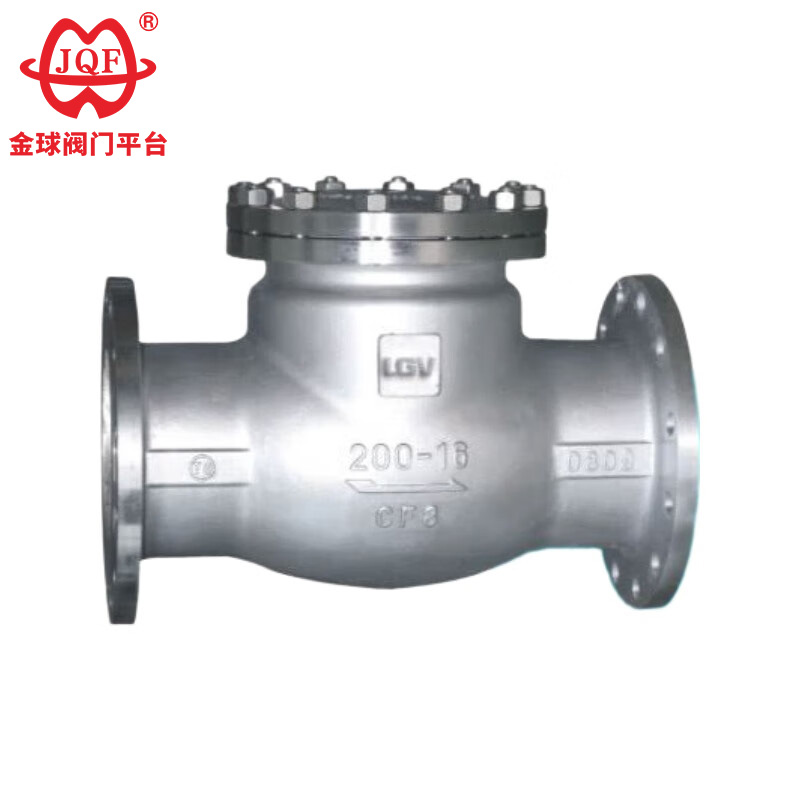

Jinqiu Valve, Çində peşəkar paslanmayan poladdan yoxlama klapan istehsalçısı, rokçu qolu və klapan diskinin qovşağında sferik birləşmə strukturundan istifadə edən paslanmayan poladdan çek klapanlar istehsal edir. Bu, klapan diskinin 360 dərəcə diapazonunda müəyyən dərəcədə sərbəstliyə malik olmasına imkan verir və müvafiq mikro mövqe kompensasiyasını təmin edir.
Bu klapanlar kimya, metallurgiya və əczaçılıq sənayesində geniş istifadə olunur. H44W və H44Y tipli paslanmayan poladdan yoxlama klapanları boru sistemlərində, ilk növbədə, mühitin geri axınının qarşısını almaq, nasosun və onun idarəedici motorunun tərsinə çevrilməsinin qarşısını almaq və konteynerlər içərisində mühitin sızmasının qarşısını almaq üçün istifadə olunur. Yoxlama klapanları təzyiqin əsas və ya köməkçi sistemdən daha yüksək ola biləcəyi boru kəmərlərində də istifadə edilə bilər.
1. Aşağı təzyiq düşməsi: Paslanmayan poladdan hazırlanmış yoxlama klapanının tam çuxurlu dizaynı sistemdə enerjiyə qənaət edərək, açıq halda axmağa minimal müqaviməti təmin edir.
2. Tam avtomatik əməliyyat: Paslanmayan poladdan yoxlama klapan heç bir xarici enerji təchizatı və ya əl ilə müdaxilə tələb etmir; yalnız xəttin axını və təzyiqi əsasında işləyir.
3. Etibarlı sızdırmazlıq: Geri axının qarşısını almaq üçün metaldan metala və ya elastik (yumşaq) oturacaq təklif edir.
4. Möhkəm və sadə dizayn: Paslanmayan poladdan hazırlanmış yoxlama klapan bir neçə hərəkətli hissəyə, yüksək etibarlılığa malikdir və minimal texniki xidmət tələb edir.
| model | H44W-16P~250 | |
| İş təzyiqi (MPa) | 1.6~25 | |
| müvafiq temperatur (℃) | ≤550 | |
| Uyğun media | Zəif aşındırıcı mühit | |
| material | Korpus, kapot, disk | Xrom nikel-titan paslanmayan polad |
| Sızdırmazlıq səthi | Bədən möhürlənmişdir | |
| Hissə adı | Materialın adı | |||
| Bədən | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| qapaq | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Vana lövhəsi | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Sızdırmazlıq səthi | Bədən / STL | Bədən / STL | Bədən / STL | Bədən / STL |
| Valf mili | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Conta | Çevik qrafit | Çevik qrafit | Çevik qrafit | Çevik qrafit |
| bolt | A193 B8 | A193 B8M | A193 B8 | A193 B8M |
| qoz | A194 8 | A194 8M | A194 8 | A194 8M |
| İşləmə temperaturu | -46~425℃ | -46~425℃ | -46~425℃ | -46~425℃ |
| Uyğun media | Zəif aşındırıcı | Zəif aşındırıcı | Zəif aşındırıcı | Zəif aşındırıcı |
| Nominal diametrDN | Əsas ölçülər və əlaqə ölçüləri | ||||||
| L | D | D1 | D2 | b | Z-d | H | |
| H44W-16P H44W-16R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |
| H44W-25P H44W-25R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 160 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 185 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 220 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 248 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 276 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-25 | 350 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 410 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 430 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 518 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-34 | 560 |
