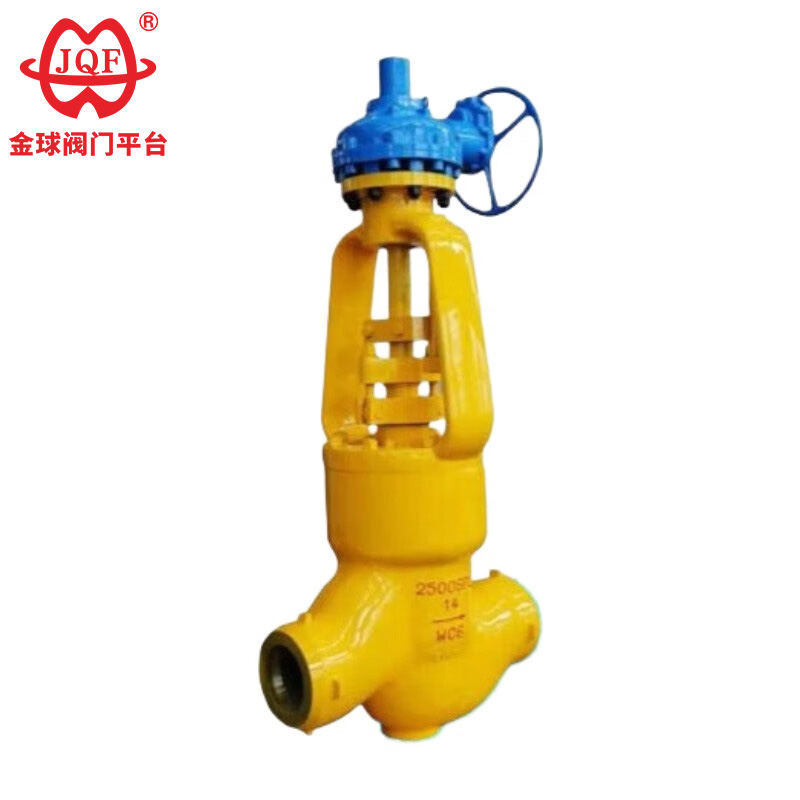

JQF Valve fabriki tərəfindən istehsal olunan neft yatağı üçün xüsusi yüksək keyfiyyətli qlobus klapan məcburi sızdırmaz klapandır. Buna görə, klapan bağlandıqda, sızdırmazlıq səthində sızmanın qarşısını almaq üçün klapan diskinə təzyiq tətbiq edilməlidir. Mühit klapan diskinin altından klapana daxil olduqda, işləmə qüvvəsi müqaviməti, o cümlədən klapan sapı ilə qablaşdırma arasındakı sürtünməni, həmçinin orta təzyiqin yaratdığı itələmə qüvvəsini dəf etməlidir. Valf diskinin diametri kifayət qədər böyük olmalıdır; əks halda, klapan sapı əyilə və sıradan çıxa bilər.
1. Neft yatağı üçün xüsusi qlobus klapan qabaqcıl yerli və beynəlxalq standartlara cavab verir, möhürləmək asandır, əla performansa və cəlbedici görünüşə malikdir.
2. Damper lövhəsi və klapan oturacağının qablaşdırma səthi dəmir əsaslı ərintisi örtüyü ilə və ya qismən kobalt əsaslı sərt örtüklə şaquli düzülür (stellit), nəticədə əla aşınma müqaviməti, istiliyə davamlılıq, korroziyaya qarşı xüsusiyyətlər və uzun xidmət müddəti təmin edilir.
3. Neft yatağı üçün xüsusi qlobus klapan, çevik açılma və bağlanma təmin edən orta və böyük diametrlərdə quraşdırılmış rulmanlarla, paz formalı çevik qapı quruluşunu qəbul edir.
4. Valf gövdəsi söndürülür və azotla müalicə olunur, eroziyaya, cızıqlara və aşınmaya qarşı əla müqavimət göstərir.
5. Neft yatağı üçün xüsusi qlobus klapan müxtəlif layihə ehtiyaclarını və istifadəçi tələblərini ödəmək üçün müxtəlif standart boru flanşları və flanş sızdırmazlıq səthi növləri ilə istifadə edilə bilər.
6. Valf gövdəsinin materialları, növləri, qablaşdırması və contaları faktiki iş şəraitinə və ya istifadəçi tələblərinə uyğun olaraq rasional olaraq seçilə bilər ki, bu da onu müxtəlif təzyiq, temperatur və mühit şəraitinə uyğun edir.
1. Hərtərəfli Təmizləmə: Quraşdırmadan əvvəl neft yatağı klapanının daxili boşluğundan çirkləri təmizləyin və daşınma zamanı yaranan hər hansı zədəni təmir edin.
2. Düzgün yağlama: İstifadəyə verməzdən əvvəl ötürmə mexanizminin bütün hərəkət edən hissələrini sürtkü yağı ilə doldurun.
3. Bucaq korreksiyası: Quraşdırma zamanı klapan şaftının üfüqi (kəpənək klapan) və ya klapan nüvəsinin şaquli olaraq yuxarı (porşenli klapan) olduğundan əmin olun.
4. Transmissiya Ön Təftişi: Etibarlı vuruş limiti və həddindən artıq yüklənmədən qorunmaq üçün neft yatağı üçün xüsusi qlob klapandan istifadə etməzdən əvvəl ötürmə funksiyasını yoxlayın.
5. Təlimatın hərtərəfli oxunması: Elektrik ötürücüsünü işə salmazdan əvvəl diqqətlə oxuyun.
1. Müntəzəm Təftiş: Xüsusi neft yatağının qlobus klapanından istifadə etdikdən sonra onun açılma və bağlanma vəziyyəti mütəmadi olaraq yoxlanılmalı və hər hansı problem dərhal həll edilməlidir.
2. Tez-tez yağlama: hamar fırlanmanı təmin etmək üçün hərəkət edən birləşmələrə müntəzəm olaraq sürtkü yağı əlavə edin.
3. Vaxtında Dəyişdirmə: Porşen sıx bağlanmadıqda, rezin halqa contasını yoxlamaq və dəyişdirmək lazımdır.
| Nominal diametr | Əsas ölçülər və əlaqə ölçüləri | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| J41Y-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 230 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 290 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 310 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 350 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 400 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 480 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 600 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 650 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 750 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 850 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 980 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| J41Y-25C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 290 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 350 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 400 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 480 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 600 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 650 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 750 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 850 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 980 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
