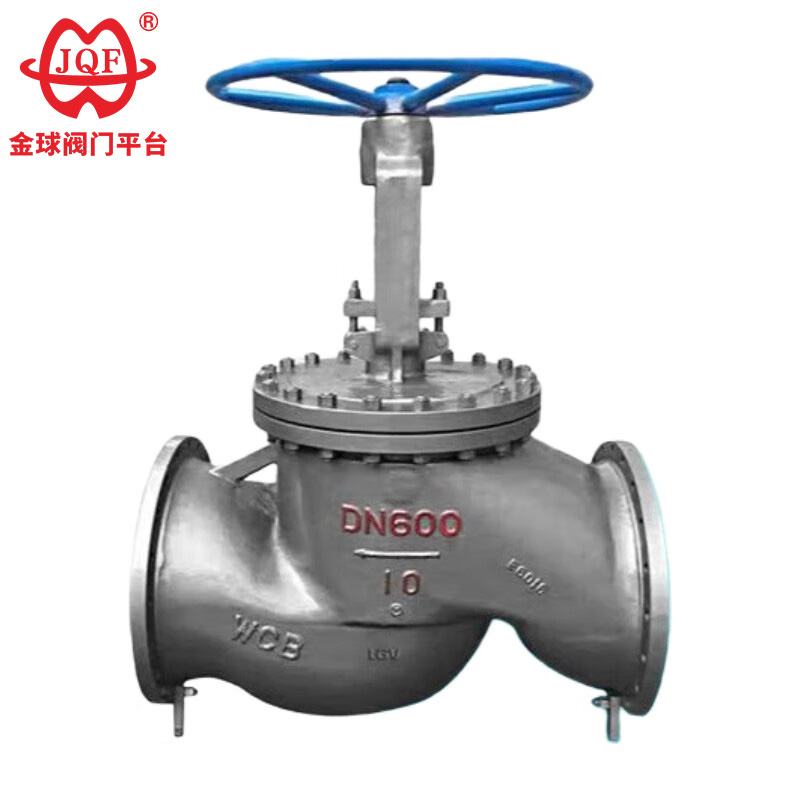

GB Standart Globe Valf

Yüksək keyfiyyətli və fərdiləşdirilmiş J41H, J41Y və J41W tipli GB standart glob klapanları Çində peşəkar klapan istehsalçısı olan JQF Valve tərəfindən istehsal olunur. Onların açılış və bağlanma hissələri silindrik klapan diskləridir və sızdırmazlıq səthi ya düz və ya konikdir. Valf diskləri mayenin mərkəzi xətti boyunca xətti hərəkət edir. GB standart glob klapanlar yalnız tam açıq və ya tam qapalı tətbiqlər üçün uyğundur və ümumiyyətlə axının tənzimlənməsi üçün istifadə edilmir, lakin axının tənzimlənməsi və tənzimləmə müştəri ehtiyaclarına uyğun olaraq həyata keçirilə bilər.

Sorğu göndərin

Məhsul təsviri

Foshan Jinqiu Valve Co., Ltd. is a manufacturing factory integrating valve R&D, manufacturing, sales, and service. Our durable GB standard globe valves are specifically designed for oxygen pipelines, ensuring safe, stable, and efficient operation. Made from high-quality materials and undergoing rigorous degreasing and cleaning processes, these valves effectively prevent combustion risks and guarantee reliable sealing performance.

Stokda olan GB standart globe klapan PN1.6-PN16 təzyiq diapazonları və DN15-DN400 ölçüləri üçün uyğundur, onlar həmişə metallurgiya, kimya, tibbi qaz və enerji sənayesində istifadə olunur.

Struktur Xüsusiyyətlər

Biz yüksək keyfiyyətli GB standart qlobus klapanları və üstün müştəri xidməti ilə zamanla ayaqlaşaraq davamlı olaraq yeniliklər edir və mükəmməlliyə nail oluruq! Biz yüksək keyfiyyətli yerli və beynəlxalq klapan brendi yaratmağa çalışaraq qabaqcıl avadanlıqları, müəssisə rəhbərliyini və texniki xidmət personalını fəal şəkildə təqdim edirik. Biz yeni və köhnə müştəriləri obyektlərimizi ziyarət etmək və yoxlamaq, qarşılıqlı fayda üçün əməkdaşlıq etmək və birlikdə daha yaxşı gələcək yaratmaq üçün salamlayırıq!

İcra standartı

Dizayn xüsusiyyətləri: GB / T 12235
Struktur uzunluğu: GB / T 12221
Flanş bağlantısı: JB / T 79
Test və yoxlama: JB / T 9002
Məhsulun İdentifikasiyası: GB / T 12220
Çatdırılma xüsusiyyətləri: JB / T 7928

Xüsusiyyətlər

1. Sadələşdirilmiş və Optimallaşdırılmış Struktur: Sadələşdirilmiş dizayn komponentlərin istehsalını və avadanlığa texniki xidmətin səmərəliliyini 30% artırır. 2. Ani Açılış və Bağlanma Nəzarəti: Mikro vuruşlu struktur dizaynı dövr başına 0,8 saniyəlik açılış və bağlanma reaksiya sürətinə nail olur. 3. Uzunömürlü Sızdırmazlıq Sistemi: Özünü yağlayan sızdırmazlıq səthi texnologiyası ultra aşağı sürtünmə əmsalı əldə edir; kompozit sızdırmazlıq təbəqəsi 50.000-dən çox açılış və bağlanma dövründən çox qocalma əleyhinə xidmət müddətinə malikdir.

Performans parametrləri

model		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
İş təzyiqi (MPa)		1,6～16,0
müvafiq temperatur (℃)		≤425		≤150
Uyğun media		Su, buxar, yağ		Zəif aşındırıcı mühit
material	Korpus, kapot	Karbon polad		Xrom nikel-titan paslanmayan polad
	Vana sapı	Xrom paslanmayan polad		Xrom nikel-titan paslanmayan polad
	Sızdırmazlıq səthi	Dəmir əsaslı ərintilərin üzlənməsi	Sərt üzlük ərintisi	Bədən materialı
	doldurucu	Asbest qrafit, çevik qrafit, PTFE

Əsas forma və əlaqə ölçüsü

Nominal diametr	Əsas ölçülər və əlaqə ölçüləri
Nominal diametr	L	D	D1	D2	b	Z-d	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

Struktur şəkli
