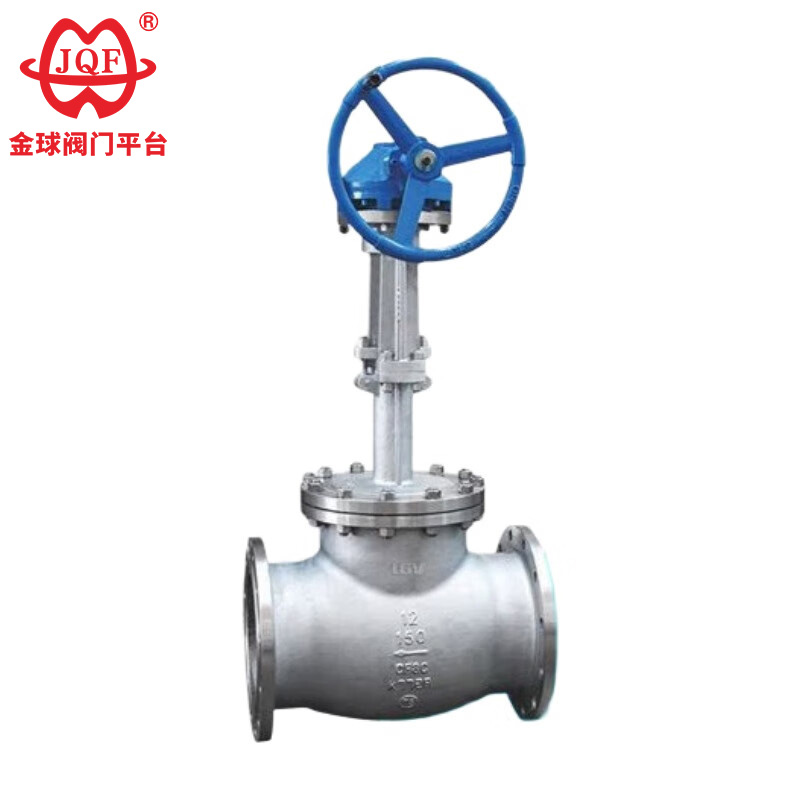

Konik Dişli Aşağı Temperatur Qlob Valve

JQF Valve, sənaye klapanlarının tədqiqi, inkişafı, istehsalı, satışı və xidmətində ixtisaslaşmış peşəkar yüksək keyfiyyətli konik dişli aşağı temperaturlu qlobus klapan istehsalçısıdır. Bu konik dişli aşağı temperaturlu qlobus klapan kriogen maye saxlama və nəqliyyat avadanlıqlarında idarəetmə sistemləri üçün uyğundur. O, çevik keçid və etibarlı sızdırmazlığa malikdir və digər kriogen və aşağı temperaturlu media idarəetmə sistemlərində də istifadə edilə bilər. Məhsullarımızın mükəmməlliyini təmin etmək üçün hər bir addıma peşəkar kadrlar nəzarət etməklə məhsullarımız ciddi keyfiyyət sınaqlarından keçir. Bundan əlavə, JQF Valves müxtəlif sənaye sahələrində güclü reputasiya qazanmışdır. JQF seçimi klapanlar və pnevmatik aktuatorlar, peşəkar müştəri xidməti və davamlı texniki dəstək üzrə sənaye təcrübəsi əldə etmək deməkdir. İstər tək komponentə, istərsə də tam klapan yığımına ehtiyacınız olsun, biz sizin ehtiyaclarınızı ödəyə bilərik.

1. Konik dişli aşağı temperaturlu glob klapanın klapan gövdəsi yüksək möhkəmliyə, yaxşı möhkəmliyə və yüksək korroziyaya davamlılığa malik III dərəcəli çevik dəmirdən hazırlanır.
2. Elektrostatik adsorbsiya örtüyü toz epoksi qatranından istifadə edir, aşındırıcı mühiti effektiv şəkildə bloklayır və əla aşınma müqaviməti, yüksək temperatur müqaviməti və ətraf mühit göstəriciləri nümayiş etdirir.
3. Qatılaşdırılmış klapan gövdəsi klapanın sabit işləməsini təmin edir; ümumi anti-oksidləşmə müalicəsi pas və korroziyanın qarşısını alır.

İcra standartları

Dizayn və istehsal: JB / T7749-95
Struktur uzunluğu: GB / T12221-89
Bağlayıcı: GB / T9113-2000, HG20592-97, SH3406-96GB / T12224-89
Yoxlama və sınaq: JB / T7749-95

Əsas görünüş və əlaqə ölçüləri

Nominal diametr	Əsas xarici ölçülər və əlaqə ölçüləri							H
	L	D	D1	D2	b	Z-d	D0	-46°	-101℃	-196°
DJ41Y-16C DJ41Y-16P DJ41Y-16R DJ641Y-16C DJ641Y-16P DJ641Y-16R DJ9B41Y-16C DJ9B41Y-16P DJ9B41Y-16R
50	230	160	125	100	16	4-18	240	460	480	520
65	290	180	145	120	18	4-18	280	475	505	525
80	310	195	160	135	20	4-18	280	520	550	590
100	350	215	180	155	20	8-18	320	545	575	615
125	400	245	210	185	22	8-18	360	590	620	660
150	480	280	240	210	24	8-23	400	650	650	730
200	600	335	295	265	26	12-23	400	850	850	930
250	730	405	355	320	30	12-25	450	956	986	1036
300	850	460	410	375	30	12-25	500	1095	1125	1175
DJ41Y-25 DJ41Y-25P DJ41Y-25R DJ641Y-25C DJ641Y-25P DJ641Y-25R DJ9B41Y-25C DJ9B41Y-25P DJ9B41Y-25R
50	230	160	125	100	20	4-18	240	460	480	520
65	290	180	145	120	22	8-18	280	475	505	525
80	310	195	160	135	22	8-18	280	520	550	590
100	350	230	190	160	24	8-23	320	545	575	615
125	400	270	220	188	28	8-25	360	590	620	660
150	480	300	250	218	30	8-25	400	650	680	730
200	600	360	310	278	34	12-25	400	850	880	930
250	730	425	370	332	36	12-30	450	956	986	1036
300	850	485	430	390	40	16-30	500	1095	1125	1175
DJ41Y-40 DJ41Y-40P DJ41Y-40R DJ641Y-40C DJ641Y-40P DJ641Y-40R DJ9B41Y-40C DJ9B41Y-40P DJ9B41Y-40R
50	230	160	125	100	20	-	240	483	504	546
65	290	180	145	120	22	-	280	499	530	551
80	310	195	160	135	22	-	280	546	578	620
100	350	230	190	160	24	-	320	572	604	646
125	400	270	220	188	28	-	360	620	61	693
150	480	300	250	218	30	-	400	683	741	767
200	600	360	320	282	38	-	400	893	924	977
250	730	425	385	345	42	-	450	1004	1035	1088
300	850	485	450	408	46	-	500	1150	1181	1234
