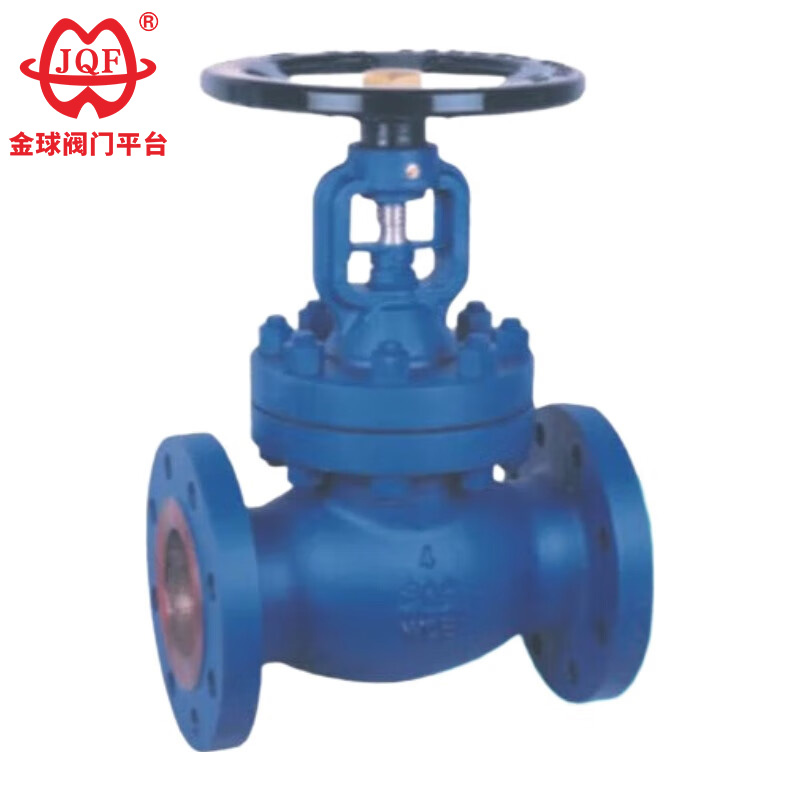

Körüklü Mühür Globe Valf

JQF Valve yüksək keyfiyyətli körüklü qlobus klapan daxili körük quruluşuna malikdir. Paslanmayan polad körüklərin aşağı ucu klapanla qaynaqlanır, digər ucu isə statik möhür yaratmaq üçün klapan gövdəsi ilə klapan qapağı arasında yerləşdirilir. Sabit işləmə performansını qorumaq və klapan vibrasiyasından yaranan klapan sapının vibrasiyasının qarşısını almaq üçün körüklər klapan sapına qaynaqlanır. Buxar, tez alışan, partlayıcı, istilik ötürücü yağ, yüksək təmizlik və zəhərli mühit daşıyan boru kəmərləri üçün idealdır.

Sorğu göndərin

Məhsul təsviri

JQF Valve factory manufactures durable bellow seal globe valves suitable for cutting or connecting pipeline media under various working conditions in industries such as petroleum, chemical, pharmaceutical, fertilizer, and power. The nominal pressure is PN1.6～PN4.0MPa, and the working temperature is -20℃～350℃. The double robust and durable bellows seal design (bellows + packing) ensures zero leakage of the valve stem. At our company, you can find a wide variety of valves, flanges, pipe fittings, pipes, and other industrial accessories. Our engineers work tirelessly to innovate and improve our products to better serve our customers.

1. Hərtərəfli Keyfiyyət Optimizasiyası
Bellow Seal Globe Valve rasional quruluşa, etibarlı sızdırmazlığa və incə görünüşə malikdir.
2. Davamlı Sızdırmazlıq Səthi
Bellow Seal Globe Valve kobalt əsaslı ərinti ilə gücləndirilmişdir, aşınmaya və korroziyaya qarşı müqavimət, aşağı sürtünmə müqaviməti və əhəmiyyətli dərəcədə uzadılmış xidmət müddəti təklif edir.
3. Triple Stem Protection
Körük Sızdırmazlığı Qlob Vana təkmilləşdirilmiş istilik müalicəsi və səthi bərkitmə proseslərinə məruz qalır, nəticədə əla korroziyaya və aşınmaya davamlıdır.
4. İkiqat sığorta körükləri möhürü
Sağ bucaqlı axın kanalları patentləşdirilmiş körük dizaynı ilə birləşərək daha təhlükəsiz sızdırmazlığı təmin edir.
5. İntuitiv və vizual açılış mövqeyi
İntuitiv işləmə üçün klapan sapının vəziyyəti aydın şəkildə göstərilmişdir.
6. Çevik Fərdiləşdirmə və Uyğunlaşma
Komponent materialları, flanş ölçüləri və interfeys spesifikasiyası xüsusi iş şəraitinə uyğunlaşdırıla bilər.

Xüsusiyyətlər:

1. Stokda olan Körüklü Seal Globe Valf rasional quruluşa və etibarlı sızdırmazlığa malikdir. İkiqat möhkəm körük möhürü dizaynı (körük + qablaşdırma) klapan sapından sıfır sızma təmin edir. Maye itkisinin olmaması zavod avadanlığının təhlükəsizliyini artırır və sızdırmazlıq standartlarına cavab verir.
2. Bellow Seal Globe Valve-nin sızdırmazlıq səthi Co-based sərt ərinti ilə örtülmüşdür, əla aşınma müqaviməti, korroziyaya davamlılıq və aşınma müqavimətini təmin edir, nəticədə uzun xidmət müddəti təmin edilir. Lift mövqeyi göstəricisi daha intuitivdir.
3. Klapanın gövdəsi söndürmə və temperləşdirmə və səthi nitridləmə müalicəsinə məruz qalır, əla korroziyaya davamlılıq və sürtünmənin azaldılmasını təmin edir; klapan sapının qaldırma mövqeyi göstəricisi daha intuitivdir.

spesifikasiyalar

struktur növü	BB-BG
Sürücü rejimi	Manual
Sürücü rejimi	pnevmatik
dizayn standartları	DIN3356
Struktur uzunluğu	DIN3203
Flanşı birləşdirin	DIN2543-2545
Test və yoxlama	DIN3230

Məhsul hissələrinin materialları

Seriya nömrəsi	ad	Material
1	Bədən	GS-C25, CF8, CF3
2	Disk	2CR13, F304, F316
3	Mil sancağı	F304, F316
4	Körük montajı	F304, F316L
5	qapaq	GS-C25, CF8, CF3
6	doldurucu	Çevik qrafit, PTFE
7	Təzyiq qolu	25#、F304、F316
8	Parçaların yerləşdirilməsi	25#、F304、F316
9	Kök qoz	Mis ərintisi ZQA19-4
10	Əl çarxı	Karbon polad
11	Və şapka	25#
12	Yağ kuboku	mis
13	Altıbucaqlı qoz-fındıq	ASTMA193 2H, A193-8, A193-8M
14	Studlar	ASTMA193 B7, A193-B8, A193-B8M
15	Conta	Çevik qrafit + paslanmayan polad
16	Vana sapı	2Cr13, F3

Məhsulun görünüşü və quruluş ölçüsü

Nominal diametr	Əsas ölçülər və əlaqə ölçüləri
Nominal diametr	L	D	D1	D2	b	Z-d	H	D0
WJ41Y-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
WJ41Y-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

Qaynar Teqlər: Bellow Seal Globe Valve, Çin, Xüsusi, Keyfiyyətli, Davamlı, Qabaqcıl, İstehsalçı, Təchizatçı, Zavod, Stokda
