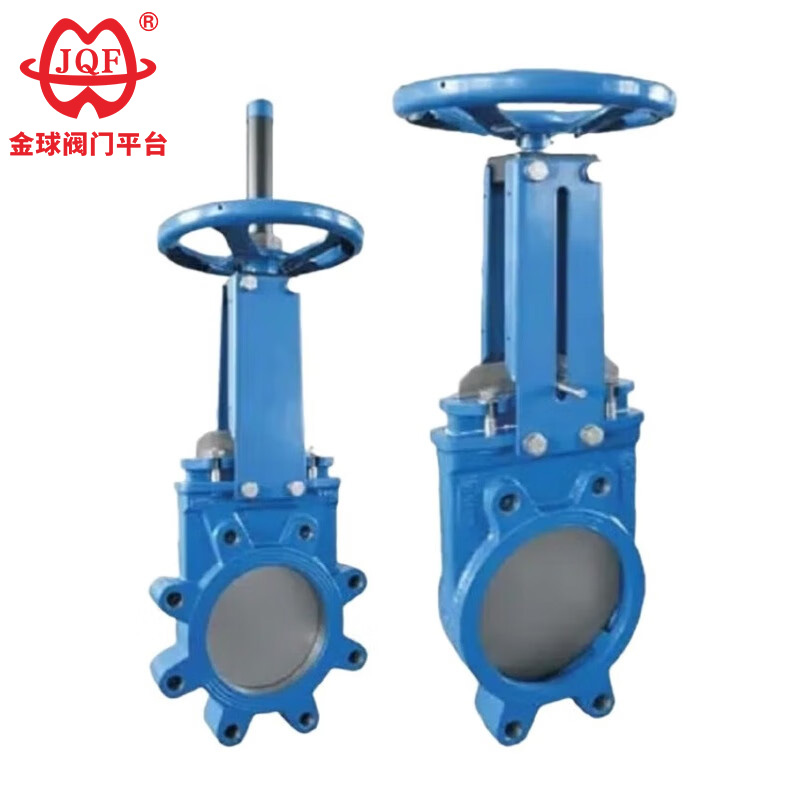

Slurry Bıçaq Kənarı Qapı Klapanı

JQF Valve fabriki elektrik klapanları, pnevmatik klapanlar, əl klapanları və boru fitinqləri daxil olmaqla, klapan məhsullarının istehsalı və emalı üzrə ixtisaslaşmışdır. Stokda olan yüksək keyfiyyətli şlamlı bıçaq kənarı qapı klapan mədənçilik, kimya, sellüloz-kağız və tullantı sularının təmizlənməsi sənayesində geniş istifadə olunan yüksək qatılıqda olan şlamların idarə edilməsi üçün xüsusi olaraq hazırlanmış sənaye klapandır. Bu klapanlar unikal dizayna və üstün performansa malik ekstremal şəraitdə səmərəli işləyə bilirlər.

Sorğu göndərin

Məhsul təsviri

JQF Valve tərəfindən istehsal olunan bıçaqlı qapaq klapanı kömür, filtr qalıq şlamı, tullantı su, palçıq, kir, kağız pulpa, kül qalıq şlamı və s. işlərdə geniş istifadə olunur. Bıçaq qapısı klapan kimi də tanınan davamlı şlamlı bıçaq kənarı klapan bıçaq tipli klapandır. Onun açılıb bağlanan hissəsi darvazadır. Qapının hərəkət istiqaməti mayenin istiqamətinə perpendikulyardır. Orta lif materiallarını kəsə bilən bıçaq formalı qapı ilə kəsilir.

This Slurry Knife Edge Gate Valve can be operated both manually on-site and remotely. If required, it can also be customized with a remote position display function or integrated into a centralized control system for unified remote operation.

1. Bu yüksək keyfiyyətli şlamlı bıçaq kənarı qapı klapan iki hissəli gövdə dizaynına malikdir, əla sızdırmazlıq performansı və faktiki olaraq sızmasız əməliyyat təklif edir. O, xüsusi olaraq müxtəlif şlamlarla işləmək üçün nəzərdə tutulmuşdur, klapan oturacağının yaxınlığında məhlul yığılmasının effektiv qarşısını alır və qapı keçidini və oturacaq sahəsini təmiz saxlayır.
2. Valf gövdəsinin quruluşu sadə və yığcamdır və daxili axın yolu hamardır, nəticədə maye axınına minimal müqavimət göstərilir.
3. Darvaza paslanmayan poladdan hazırlanmışdır, hamar hiss üçün incə üyüdülmüş və cilalanmış səthə malikdir. Bu dizayn klapan əməliyyatı zamanı qablaşdırma və klapan oturacağının aşınmasını minimuma endirərək, bu aşınma hissələrinin xidmət müddətini uzadır.
4. Valf daha sürətli açılma və bağlanma hərəkətlərinə imkan verən davamlı paslanmayan poladdan hazırlanmış gövdə və ikitərəfli boltlar ilə təchiz edilmişdir.

Quraşdırma və İstifadə Xüsusiyyətləri

1. Valf Boşluğu Təftişdən əvvəl Tələblər: Bulamaç bıçağının kənarı qapı klapanını quraşdırmazdan əvvəl boşluq və sızdırmazlıq səthlərini hərtərəfli yoxlayın, heç bir kir və ya qum qalmadığından əmin olun.
2. Bağlantıları bərabər sıxın: Bütün boltları bütün birləşmə nöqtələrində bərabər şəkildə sıxın.
3. Qablaşdırmanın Tənzimlənməsi Standartları: Qablaşdırmanı yoxlayın və uyğun şəkildə sıxlaşdırın. Sızdırmazlıq funksiyasını yerinə yetirərkən, darvazanın hamar və maneəsiz açılmasını və bağlanmasını təmin edin.
4. Modeli və axın istiqamətini yoxlayın: Quraşdırılmadan əvvəl istifadəçilər qabaqcıl məhlul bıçağının kənarındakı qapı klapan modelini və əlaqə ölçülərini yoxlamalı və orta axın istiqamətinin klapan işarələrinə uyğun olduğunu təsdiq etməlidir.
5. Ehtiyat İş Yeri: Quraşdırma zamanı istifadəçilər şlam bıçağının kənarı klapan ötürücüsü üçün kifayət qədər əməliyyat və quraşdırma sahəsi saxlamalıdırlar.
6. Sürücü qurğusunun naqillərinin texniki xüsusiyyətləri: Ötürücü üçün naqil birləşmələri müşayiət olunan dövrə diaqramına uyğun olaraq ciddi şəkildə yerinə yetirilməlidir.
7. Dövri Baxım və Mühafizə: Bulamaç bıçağının kənarı klapan qeyd edildiyi kimi müntəzəm texniki qulluq tələb edir. Sızdırmazlığın qarşısını almaq üçün hər hansı bir təsir və ya təzyiqdən çəkinin. 8. Valf gövdəsinin əsaslı təmirdən sonrakı sınağı: Bulamaç bıçağının kənar qapağının əsaslı təmirini başa vurduqdan sonra istifadəçi məhsulda lazımi performans testlərini keçirməlidir.

İstifadə və Baxım

1. Asma və toqquşmaların qarşısının alınmasının qadağan edilməsi: Əl çarxları, tutacaqlar və ötürücü mexanizmlərdən istifadə edərək qaldırma əməliyyatları qəti qadağandır. Hər hansı bir xarici təsirdən çəkinin.
2. Şaquli Quraşdırma Xüsusiyyətləri: Qoşa qapılı klapanlar şaquli şəkildə quraşdırılmalıdır (klapan sapı şaquli, əl çarxı yuxarıda).
3. Bypass klapanının işləmə ardıcıllığı: bypass klapan ilə qapı klapanını açarkən, ilk növbədə bypass cihazı işə salınmalıdır (açılma müqavimətini azaltmaq üçün giriş və çıxış arasındakı təzyiq fərqini balanslaşdırmaq üçün).
4. Ötürücü qurğunun quraşdırılmasına dair tələblər: Ötürücü mexanizmləri olan klapanların quraşdırılması məhsulun təlimatındakı texniki göstəricilərə ciddi şəkildə əməl edilməlidir.
5. Müntəzəm Yağlama Sistemi: Tez-tez istifadə edilən şlamlı bıçaq kənarındakı qapı klapanları ən azı ayda bir dəfə yağlanmalıdır.

Əsas forma və əlaqə ölçüləri

Nominal diametr	Əsas ölçülər və əlaqə ölçüləri
Nominal diametr	L	D	D1	D2	b	Z-d	H	D0
PZ73X/H-10C
50	50	160	125	100	16-3	4-Φ18	285	180
65	50	180	145	120	18-3	4-Φ18	298	180
80	50	195	160	135	20-3	8-Φ18	315	220
100	50	215	180	155	20-3	8-Φ18	365	220
125	50	245	210	185	22-3	8-Φ18	400	230
150	60	280	240	210	24-3	8-Φ23	475	280
200	60	335	295	265	26-3	12-Φ23	540	360
250	70	405	355	320	30-3	12-Φ25	630	360
300	80	460	410	375	30-3	12-Φ25	780	400
350	90	520	470	435	34-4	16-Φ25	885	400
400	100	580	525	485	36-4	16-Φ30	990	400
450	120	640	585	545	40-4	20-Φ30	1100	530
500	130	705	650	608	44-4	20-Φ34	1200	530
600	140	840	770	718	48-5	20-Φ36	1450	600
700	165	910	840	788	50-5	24-Φ41	1700	600
800	190	1020	950	898	52-5	24-Φ41	2000	680
900	203	1120	1050	998	54-5	28-Φ41	2300	680
PZ73X/H-16C
50	50	160	125	100	20-3	4-Φ18	285	180
65	50	180	145	120	22-3	8-Φ18	298	180
80	50	195	160	135	22-3	8-Φ18	315	220
100	50	230	190	160	24-3	8-Φ23	365	220
125	50	270	220	188	28-3	8-Φ25	400	230
150	60	300	250	218	30-3	8-Φ25	475	280
200	60	360	310	278	34-3	12-Φ25	540	360
250	70	425	370	332	36-3	12-Φ30	630	360
300	80	485	430	390	40-4	16-Φ30	780	400
350	90	550	490	448	44-4	16-Φ34	885	400
400	100	610	550	505	48-4	16-Φ34	990	400
450	120	640	585	545	40-4	20-Φ30	1100	530
500	130	705	650	608	44-4	20-Φ34	1200	530
600	140	840	770	718	48-5	20-Φ36	1450	600
700	165	910	840	788	50-5	24-Φ41	1700	600
800	190	1020	950	898	52-5	24-Φ41	2000	680
900	203	1120	1050	998	54-5	28-Φ41	2300	680

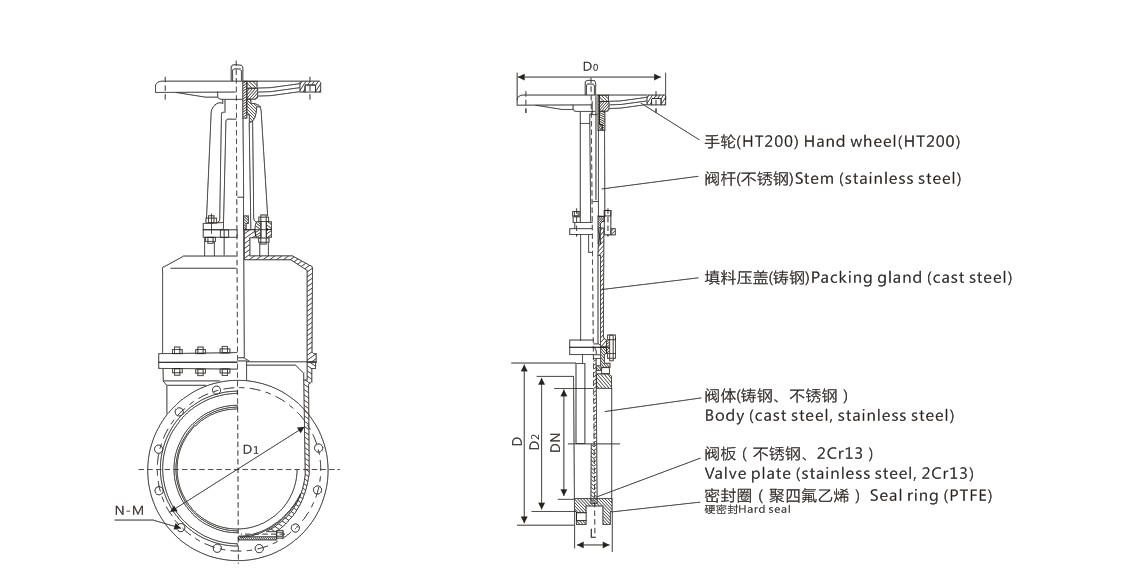

Struktur şəkli
