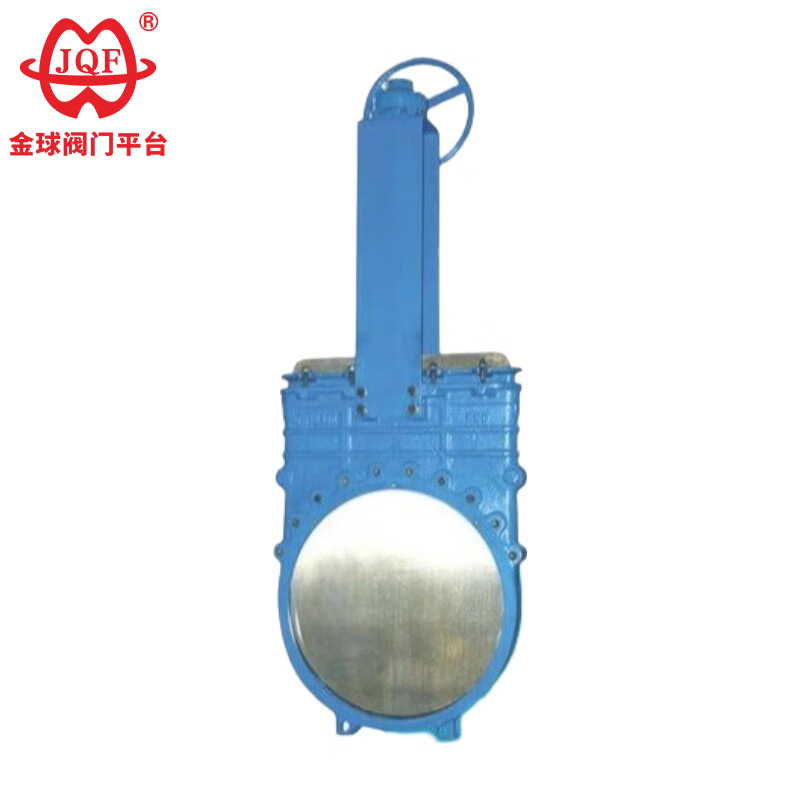

Bıçaq Qapı Vanaları

JQF Valve kömür, filtr şlamı, çirkab su, palçıq, kir, sellüloz və kül məhlulu kimi mühitlərdə istifadə oluna bilən yüksək keyfiyyətli bıçaqlı qapı klapanları istehsal edir. Bıçaq tipli çamur klapan kimi də tanınan bıçaqlı qapı klapan, açılış və bağlanma hissəsinin bir qapı olduğu və qapının hərəkət istiqamətinin maye axını istiqamətinə perpendikulyar olduğu bir klapan növüdür. Orta bıçaq formalı qapı ilə kəsilir və lifli materialları da kəsə bilər.

Sorğu göndərin

Məhsul təsviri

As a professional knife gate valves manufacturer, JQF Valve offers customized solutions to meet customer needs, thanks to our innovative concepts, flexible applications, and independent R&D team. Our knife gate valve is not a standard industrial valve category name, but rather a functional descriptive term, generally referring to gate valves used to shut off, connect, or regulate water flow. It is one of the most common and basic shut-off valves in various water systems (water supply, drainage, fire protection, irrigation, etc.). The core feature of the durable knife gate valve is its design specifically for water media, with materials, seals, and structure optimized for water characteristics.

1. Çox rejimli Ağıllı İdarəetmə: Bıçaq qapısı klapan həm yerli, həm də uzaqdan idarəetmə rejimlərinə malikdir və lazım olduqda uzaqdan yer göstəricisi və mərkəzi klaster idarəetmə sistemini daxil etmək üçün genişləndirilə bilər.
2. Yüngül və İnnovativ Dizayn: Klapanın gövdəsi karbon poladdan hazırlanıb, ənənəvi qapı klapanları ilə müqayisədə çəkisini təxminən 20%-30% azaldır, quraşdırma və təmir iş yükünü əhəmiyyətli dərəcədə azaldır.
3. Optimallaşdırılmış Sistem Səmərəliliyi: Boru kəməri sistemlərinin açılma və bağlanma sıxlığını və möhürlənmə etibarlılığını effektiv şəkildə yaxşılaşdırır, sızma risklərinin qarşısının alınmasını maksimum dərəcədə artırır və istehsalın enerji səmərəliliyi və ətraf mühitin mühafizəsinin əlaqələndirilmiş inkişafına töhfə verir.
4. Keramika Sızdırmazlıq Texnologiyasında irəliləyiş: Bıçaq qapısı klapanının sızdırmazlıq səthi yüksək aşınmaya davamlı və korroziyaya davamlı keramika materiallarından istifadə edir, quraşdırma prosesi ilə birlikdə üstün korroziyaya davamlılığa və əla aşınma müqavimətinə malikdir və klapanın xidmət müddətini əhəmiyyətli dərəcədə uzadır. Onun ümumi iqtisadi səmərəliliyi adi klapanlardan 10 dəfə çoxdur.

Xüsusiyyətlər

1. Aşağı maye müqaviməti. Bıçaq qapısı klapanının müqavimət əmsalı eyni uzunluqda olan boru hissəsinin müqavimətinə bərabərdir.
2. Bu klapan sadə quruluşa, kiçik ölçülü və yüngül çəkiyə malikdir.
3. Sıx və etibarlı sızdırmazlıq. Hal-hazırda plastik top klapanları üçün sızdırmazlıq səthi materialı kimi geniş istifadə olunur, yaxşı sızdırmazlıq performansı və vakuum sistemlərində geniş tətbiq təklif edir.
4. Bıçaqlı qapı klapanları asan idarə olunur və tez açılır/bağlanır. Onlar yalnız tam açıqdan tam qapalıya qədər 90° fırlanma tələb edir, uzaqdan idarəetməni asanlaşdırır.
5. Uzun xidmət müddəti: Ağlabatan material seçimi və struktur dizayn su şəraitində onilliklər ərzində sabit işləməyi təmin edir.
6. Yüksək iqtisadi səmərəlilik: Yetkin texnologiya, geniş miqyaslı istehsal və aşağı satınalma və texniki xidmət xərcləri.

Quraşdırma və İstifadə Təlimatları

1. Klapanın boşluğunu yoxlamadan öncəki tələblər: Bıçaq qapısı klapanını quraşdırmazdan əvvəl boşluq və sızdırmazlıq səthlərini hərtərəfli yoxlayın, heç bir kir və ya qum qalmadığından əmin olun.
2. Əlaqələri bərabər şəkildə sıxın: Bütün boltları bütün birləşmə nöqtələrində bərabər şəkildə sıxın.
3. Qablaşdırmanın Tənzimlənməsi Standartları: Qablaşdırmanı yoxlayın və uyğun şəkildə sıxlaşdırın. Sızdırmazlıq funksiyasını yerinə yetirərkən, darvazanın hamar və maneəsiz açılmasını və bağlanmasını təmin edin.
4. Modeli və axın istiqamətini yoxlayın: Quraşdırmadan əvvəl istifadəçilər bıçaq qapısı klapan modelini və əlaqə ölçülərini yoxlamalı və orta axın istiqamətinin klapan işarələrinə uyğun olduğunu təsdiq etməlidir.
5. İşləmə sahəsini ehtiyatda saxlayın: Quraşdırma zamanı istifadəçilər bıçaq qapısı klapan ötürücüsü üçün kifayət qədər iş və quraşdırma sahəsi saxlamalıdırlar.
6. Sürücü qurğusunun naqillərinin texniki xüsusiyyətləri: Ötürücünün naqil birləşmələri müşayiət olunan dövrə diaqramına ciddi şəkildə riayət etməlidir.
7. Dövri Baxım və Mühafizə: Bıçaq qapısı klapan göstərildiyi kimi müntəzəm texniki qulluq tələb edir. Sızdırmazlığın qarşısını almaq üçün hər hansı bir təsir və ya təzyiqdən çəkinin. 8. Klapanın gövdəsinin əsaslı təmirdən sonrakı sınağı: Bıçaq qapağı klapanının əsaslı təmirini başa vurduqdan sonra istifadəçi onun yararlı vəziyyətə gətirildiyini təsdiqləmək üçün məhsulun işinə dair lazımi sınaqlar keçirməlidir.

İstifadə və Baxım

1. Asma və toqquşmaların qarşısının alınmasının qadağan edilməsi: Əl çarxları, tutacaqlar və ötürücü mexanizmlərdən istifadə edərək qaldırma əməliyyatları qəti qadağandır. Hər hansı bir xarici təsirdən çəkinin.
2. Şaquli Quraşdırma Xüsusiyyətləri: Qoşa qapılı klapanlar şaquli şəkildə quraşdırılmalıdır (klapan sapı şaquli, əl çarxı yuxarıda).
3. Bypass klapanının işləmə ardıcıllığı: bypass klapan ilə qapı klapanını açarkən, ilk növbədə bypass cihazı işə salınmalıdır (giriş və çıxış təzyiq fərqini balanslaşdırmaq və açılış müqavimətini azaltmaq üçün).
4. Ötürücü qurğunun quraşdırılmasına dair tələblər: Ötürücü mexanizmləri olan klapanların quraşdırılması məhsulun təlimatındakı texniki göstəricilərə ciddi şəkildə əməl edilməlidir.
5. Müntəzəm Yağlama Sistemi: Tez-tez istifadə edilən bıçaqlı qapı klapanları ayda ən azı bir dəfə yağlanmalıdır.

Əsas forma və əlaqə ölçüləri

Nominal diametr	Əsas ölçülər və əlaqə ölçüləri
Nominal diametr	L	D	D1	D2	b	Z-d	H	D0
PZ73X/H-10C
50	50	160	125	100	16-3	4-Φ18	285	180
65	50	180	145	120	18-3	4-Φ18	298	180
80	50	195	160	135	20-3	8-Φ18	315	220
100	50	215	180	155	20-3	8-Φ18	365	220
125	50	245	210	185	22-3	8-Φ18	400	230
150	60	280	240	210	24-3	8-Φ23	475	280
200	60	335	295	265	26-3	12-Φ23	540	360
250	70	405	355	320	30-3	12-Φ25	630	360
300	80	460	410	375	30-3	12-Φ25	780	400
350	90	520	470	435	34-4	16-Φ25	885	400
400	100	580	525	485	36-4	16-Φ30	990	400
450	120	640	585	545	40-4	20-Φ30	1100	530
500	130	705	650	608	44-4	20-Φ34	1200	530
600	140	840	770	718	48-5	20-Φ36	1450	600
700	165	910	840	788	50-5	24-Φ41	1700	600
800	190	1020	950	898	52-5	24-Φ41	2000	680
900	203	1120	1050	998	54-5	28-Φ41	2300	680
PZ73X/H-16C
50	50	160	125	100	20-3	4-Φ18	285	180
65	50	180	145	120	22-3	8-Φ18	298	180
80	50	195	160	135	22-3	8-Φ18	315	220
100	50	230	190	160	24-3	8-Φ23	365	220
125	50	270	220	188	28-3	8-Φ25	400	230
150	60	300	250	218	30-3	8-Φ25	475	280
200	60	360	310	278	34-3	12-Φ25	540	360
250	70	425	370	332	36-3	12-Φ30	630	360
300	80	485	430	390	40-4	16-Φ30	780	400
350	90	550	490	448	44-4	16-Φ34	885	400
400	100	610	550	505	48-4	16-Φ34	990	400
450	120	640	585	545	40-4	20-Φ30	1100	530
500	130	705	650	608	44-4	20-Φ34	1200	530
600	140	840	770	718	48-5	20-Φ36	1450	600
700	165	910	840	788	50-5	24-Φ41	1700	600
800	190	1020	950	898	52-5	24-Φ41	2000	680
900	203	1120	1050	998	54-5	28-Φ41	2300	680

Struktur şəkli
