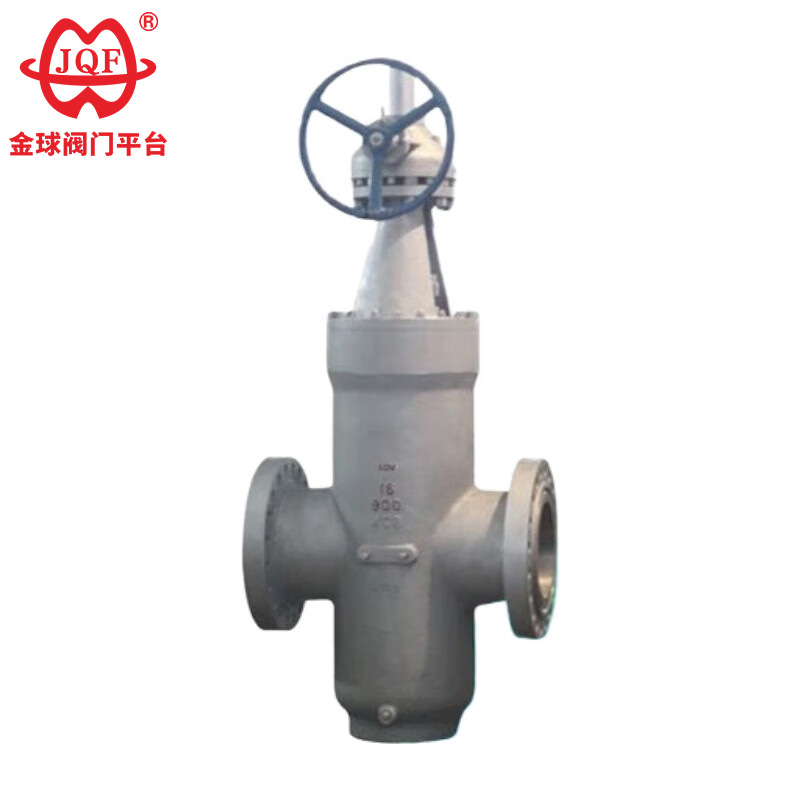

Düz Qapı Valfı

JQF Valve is a high-end valve brand dedicated to manufacturing safe and high-quality flat gate valves for customers, while also providing comprehensive valve solutions for pipeline engineering. With over 20 years of experience in mechanical manufacturing, the factory focuses on quality and continuously provides customers with products and services that meet standards. Our durable Flat Gate Valve is a bidirectional sealing control valve used in oil, gas, and other pipelines.

1. Minimal axın müqaviməti üçün tam çuxurlu dizayn
2.Fırça ilə boru kəmərinin təmizlənməsi,
3. İki istiqamətli sızdırmazlıq üçün üzən oturacaq
4.Aşağı açma və bağlama fırlanma anı
5.Yüksək təhlükəsizliyi təmin etmək üçün asan əməliyyat və təzyiqi azaltma və yağ vurma mexanizmləri
6. Sıfır-sızma performansı.

Məhsul İstifadəsi

JQF Valve, sürüşmə klapan növü olan düz qapı klapanları istehsal edir. Bağlama elementi tək qapı və ya aralarında genişləndirmə mexanizmi olan ikiqat qapı ola bilər. Qapağın klapan oturacağına qarşı təzyiqi üzən darvazaya və ya üzən klapan oturacağına təsir edən mühitin təzyiqi ilə idarə olunur. İki qapılı klapan vəziyyətində, iki qapı arasındakı genişlənmə mexanizmi bu təzyiqi tamamlayır.

Məhsul Kateqoriyaları

Struktur Xüsusiyyətlər

1. Üzən iki istiqamətli sızdırmazlıq
Fərdiləşdirilmiş düz qapı klapan oturacağı etibarlı sızdırmazlığı və çevik işləməyi təmin edərək iki istiqamətli açılıb bağlanmağa imkan verir.
2. Sərt korroziyaya davamlı bələdçi material
Qapı dəqiq yerləşdirmə üçün bələdçi zolaqlarla təchiz olunub və sızdırmazlıq səthinə volfram karbid anti-eroziya təbəqəsi püskürtülür.
3. Sıfır Axına Müqavimət Dizaynı
Düz klapan gövdəsinin yüksək təzyiq müqaviməti; tam açıq olduqda, düz axın kanalı bərabər diametrli boruya yaxınlaşır (axın müqaviməti ≤ 0,03).
Klapanın gövdəsində kompozit qablaşdırma ilə çox mərhələli sızdırmazlıq sürtünmə əmsalını 40% azaldır.
4. İki Mərhələli Bağlama Mexanizmi
Saat əqrəbi istiqamətində bağlayarkən:
Orta təzyiq, birincil möhür yaratmaq üçün giriş klapanının oturacağını itələyir.
Qapı ikiqat möhür yaratmaq üçün çıxış klapanının oturacağına basır.
5. İnqilabi Onlayn Baxım
İkiqat möhür quruluşu istehsal dayandırılmadan həssas hissələrin dəyişdirilməsinə imkan verir; bu texnologiya həm yerli, həm də beynəlxalq səviyyədə oxşar məhsullara rəhbərlik edir.
6. Proqressiv Açılış və Bağlanma Nəzarəti
Saat əqrəbinin əksinə açıldıqda, qapı qalxır və bələdçi çuxuru tədricən kanalla üst-üstə düşür və limit mövqeyində 100% tam açılışa nail olur.

Dizayn Standartları

Standartların dizaynı və istehsalı: JB / T 5298
Quruluş uzunluğu standartı: JB / T 5298
Bağlantı flanşı standartı: GB / T 9113
Təzyiq temperatur dərəcəsi: GB / T 12224-2005
Test test standartları: GB / T 13927-2008, JB / T 5298

Performans Parametrləri

Əsas forma və əlaqə ölçüləri

Struktur şəkli
